線属性・属取・属変

 線属性・属取・属変

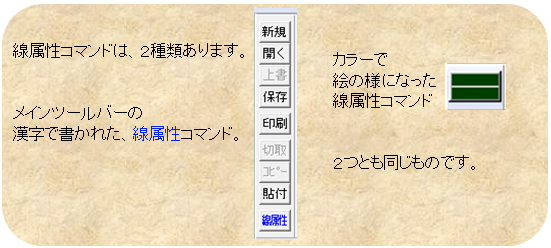

線属性は、線種・線色を最初の設定に使いますが、線属性・属取・属変の3つを使うことで、すでに描いたものの線種・線色を変更することができます。



 線属性から属変する

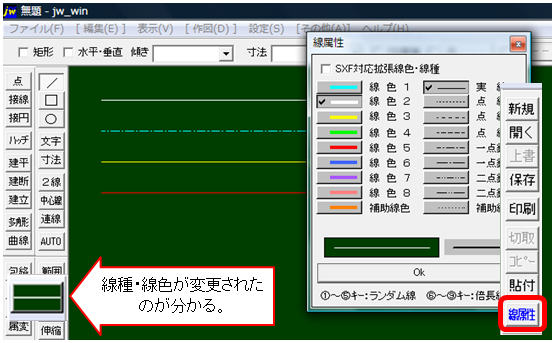

メインツールバーの線属性を選択し、線色2(白)実線を選び、OKする。

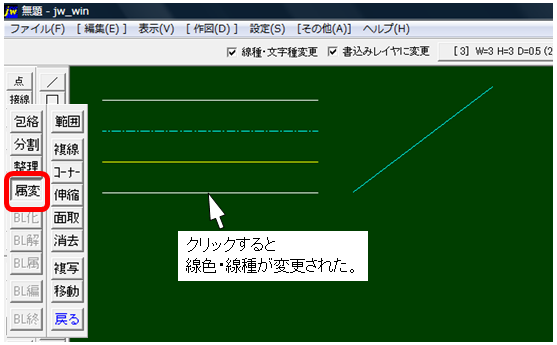

編集ツールバーの属変を選択し、線色・線種を変更したい線をクリックする。



 属取から属変する

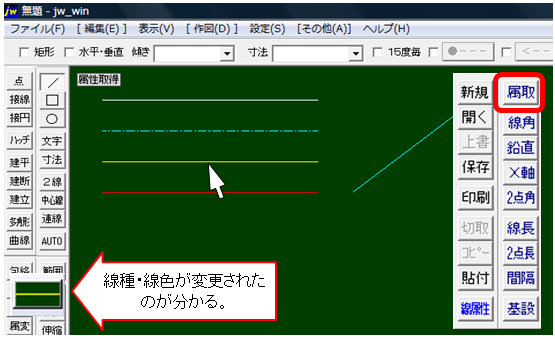

属取コマンド選択→線の属性を取得したい線をクリックする。

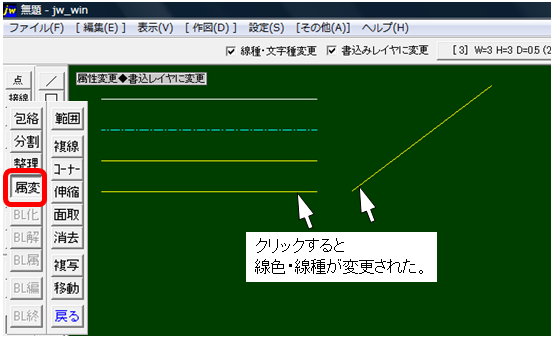

編集ツールバーの属変を選択→線色・線種を変更したい線をクリックする。



クロックメニューからも線属性 属性取得 属性変更できます。
クロックメニュー線属性 Jw-CADの教科書へ





          下部の次のページをクリックして行くと手順どうりになります。
