斜線 傾き・寸法指定

 傾き・寸法を指定して斜線をひく

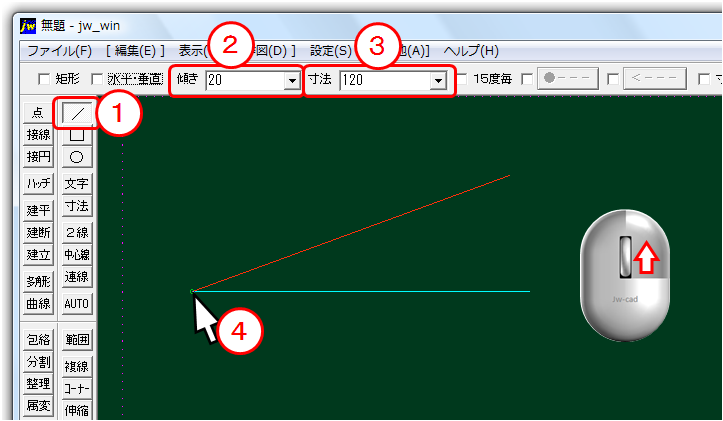

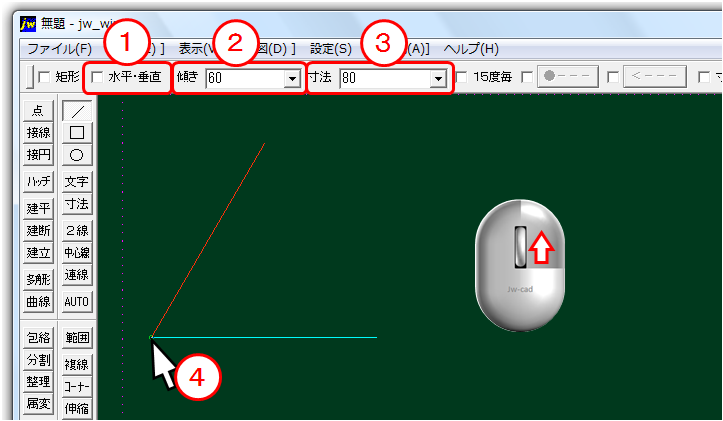

①線コマンドを選択する。
②傾き▾20を指定する。
③寸法▾120を指定する。
④水平線の左端を右クリックすると、指定した線を描画できます。

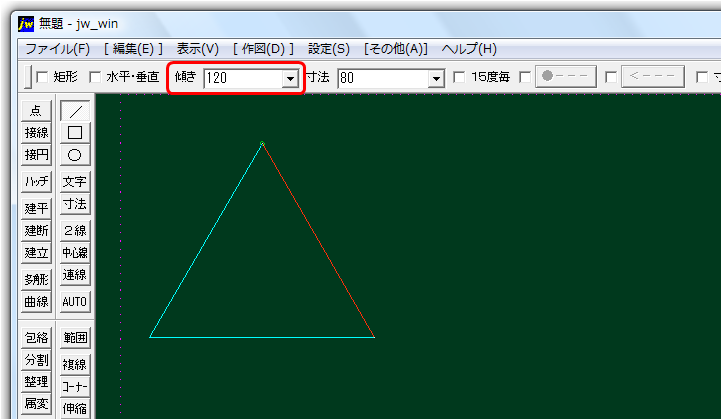

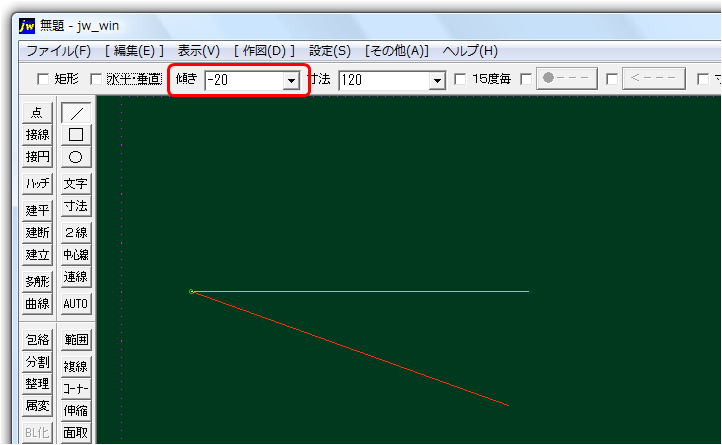

傾きを-20に設定すると、
水平線から20°下向きに線を引くことができます。

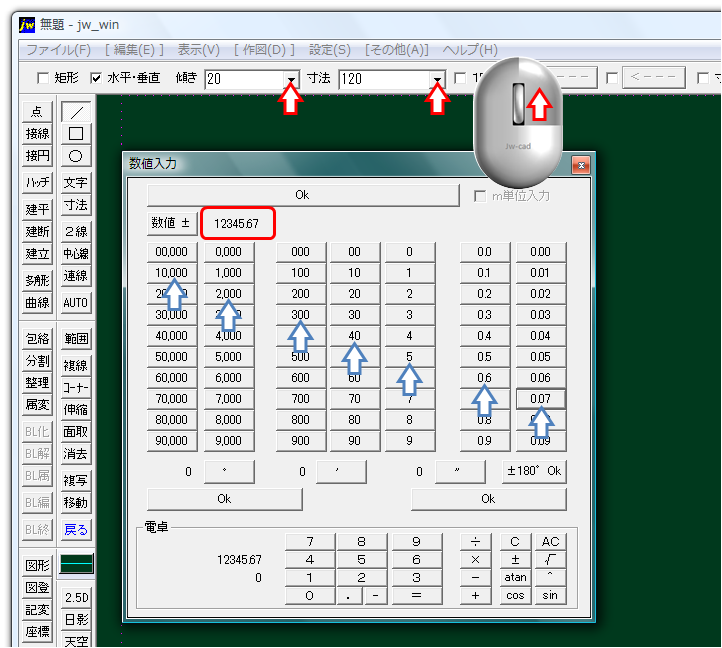

 傾き寸法を数値入力の小画面から入力する

傾き・寸法の▾を右クリックして数値を入力することもできます。
電卓機能からも入力できます。




練習








          下部の次のページをクリックして行くと手順どうりになります。
