レイヤ

 レイヤ

レイヤの機能を活用することにより、図面データ完成後の設計変更・図面修正作業も楽に行うことが出来ます。Jw-CADを一番効率的に活用できる機能です。

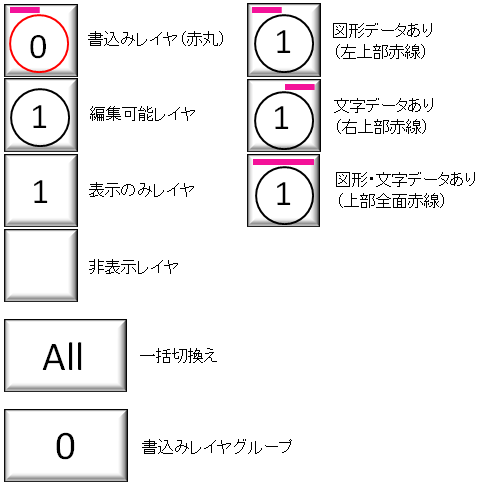

 レイヤの操作

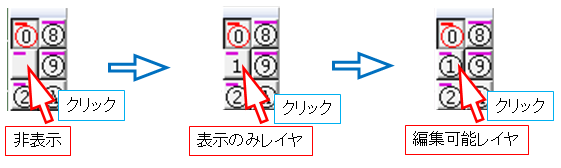

◎レイヤ番号

クリック(左クリック)するたび、書込みレイヤ以外のレイヤを変更できる。

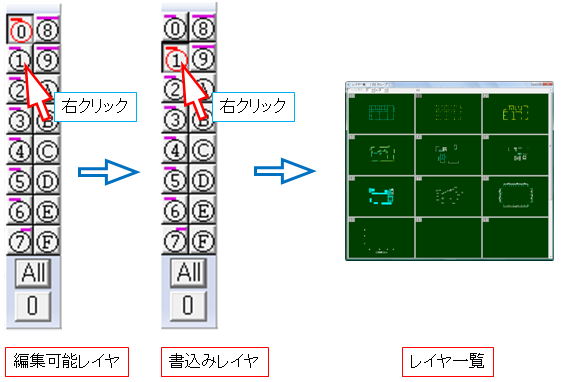

◎レイヤ番号

右クリックすると、

書込みレイヤ以外のレイヤ → 書込みレイヤ

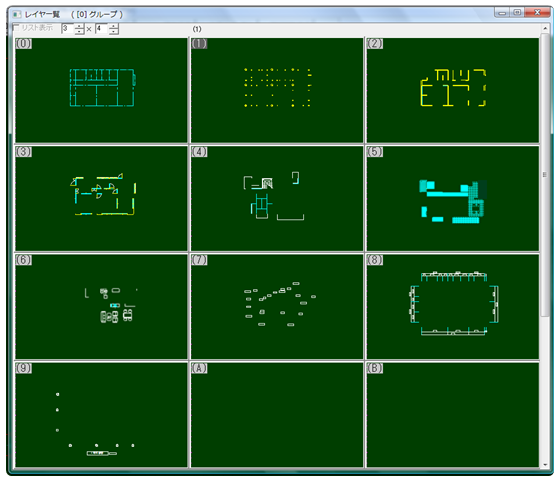

書込みレイヤ →  レイヤ一覧の小画面が表示される。

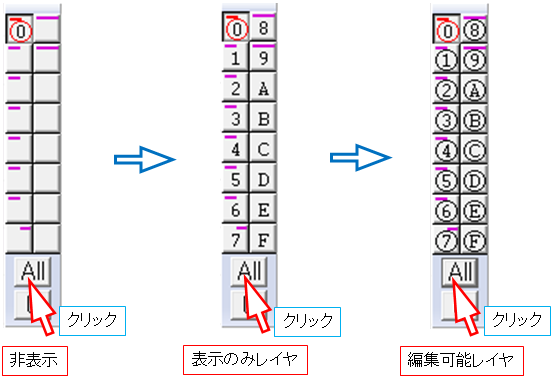

◎All

クリック(左クリック)するたび、 書込みレイヤ以外のすべてのレイヤを変更できる。

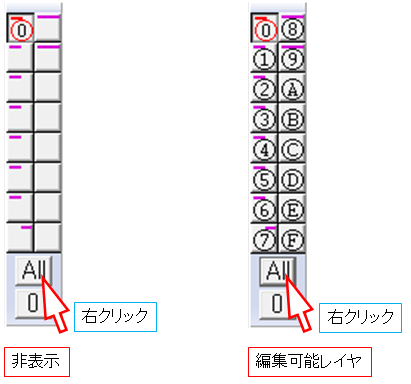

◎All

右クリックすると、 書込みレイヤ以外のすべてのレイヤを→編集可能レイヤに変更させる。

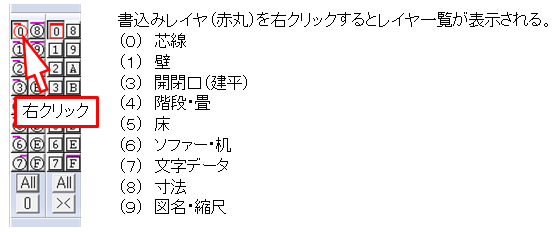

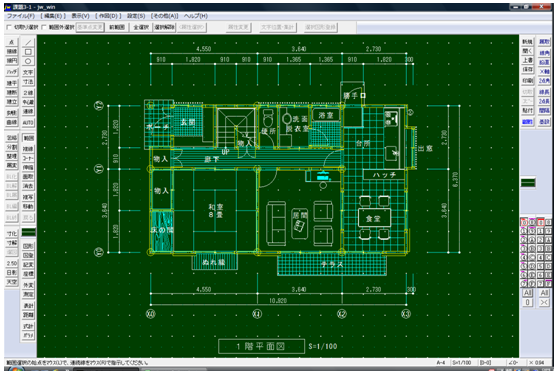

 図面のレイヤ











          下部の次のページをクリックして行くと手順どうりになります。
