ハッチ

 図形内部にハッチング(網掛け)する

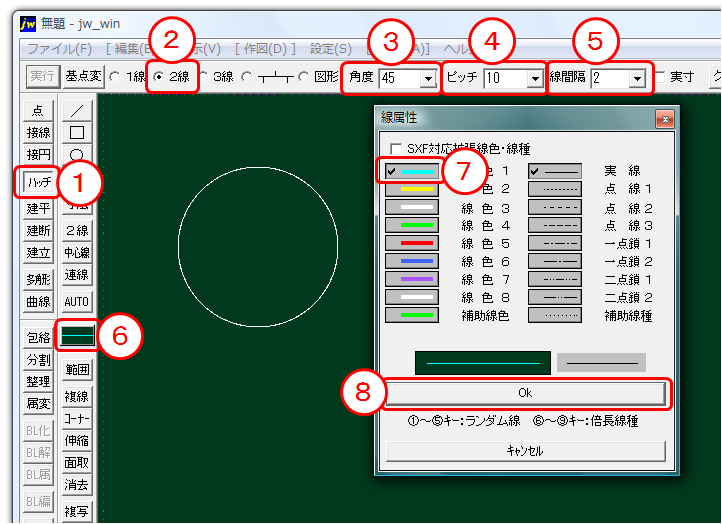

線属性コマンドからハッチング(網掛け)の線種・線色を選択する。



ハッチコマンド選択、2線にチェックを入れる。ハッチングしたい図形を右クリック→

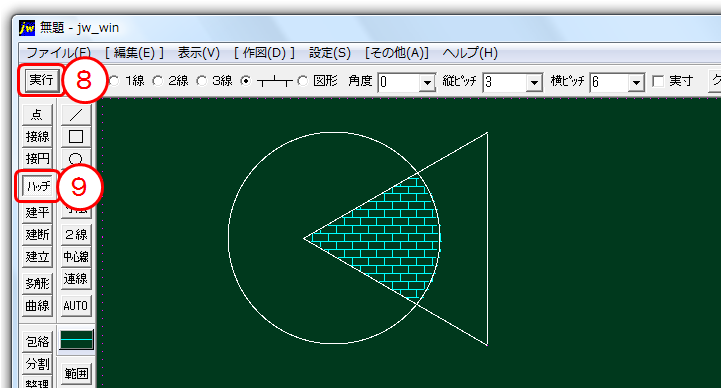

実行をクリックする。(角度45 ピッチ10)

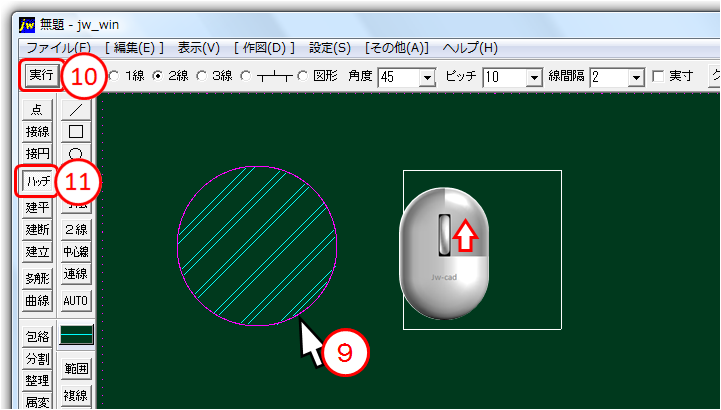

もういちど、ハッチコマンドをクリックでハッチング完了

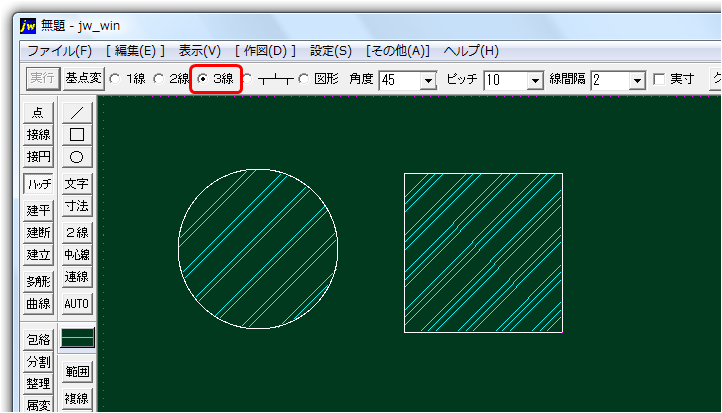

ハッチコマンド選択、3線にチェックを入れる。ハッチングしたい図形を右クリック→実行をクリックする。



もういちど、ハッチコマンドをクリックでハッチング完了。



 重なった図形の内部にハッチング(網掛け)する

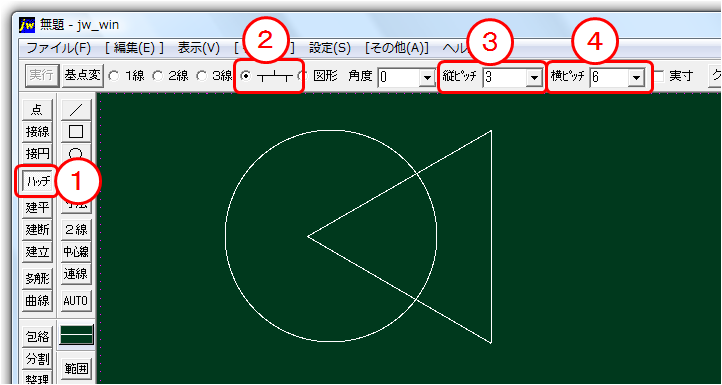

ハッチコマンド選択、チェック、角度0、縦ピッチ3、横ピッチ6に設定する。

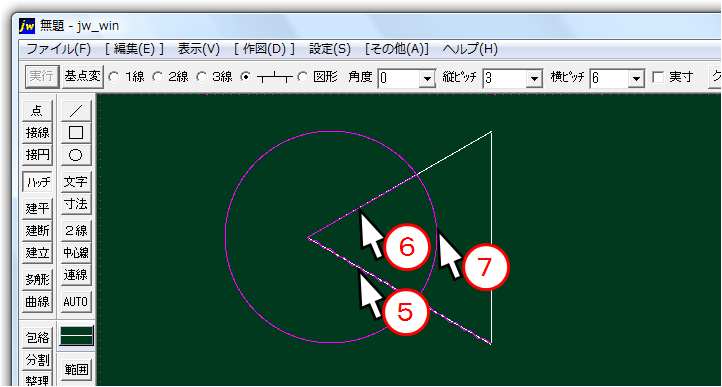

ハッチングしたい外周線を順次クリックする。最初にクリックした線は、波線が付く。



順次、次の線をクリック。



もういちど最初の線をクリックして。→実行を選択する。



ハッチコマンドをクリックでハッチング完了。







          下部の次のページをクリックして行くと手順どうりになります。
