矩形

 矩形  くけい:本来は長方形の意味
柱などを描く、作図では多く使うコマンド。基準点と寸法(横、縦)を指示。


 寸法を指定しない場合

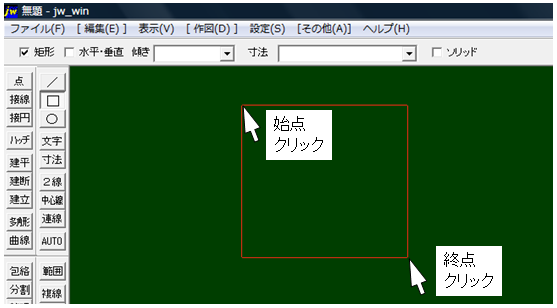

始点クリック→終点クリックで矩形が描けます。


 基準点からの位置

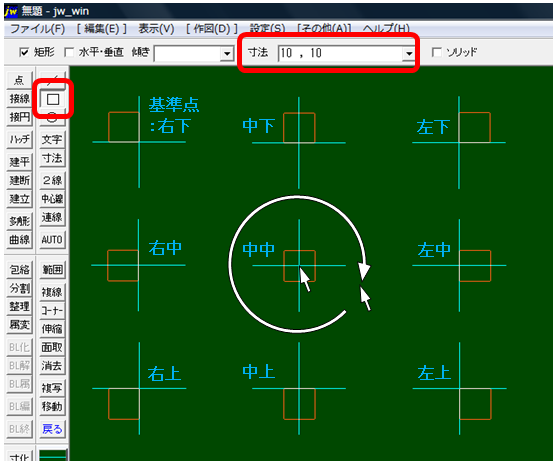

交点を矩形の基準点とした場合マウスが交点付近では中中、マウスをその周りを回すことで、矩形の位置を選択できる。
矩形(□)コマンド選択、寸法10,10 に設定する。交点を右クリックする。

分かりやすいように画面では9つありますが、1つ描いてやってみましょう。



練習

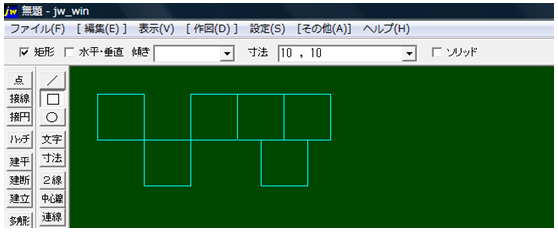

これまでのおさらいも含めて、図を完成させましょう。







          下部の次のページをクリックして行くと手順どうりになります。
