線を引く

 線コマンドで、線を引く


最初に用紙サイズを選択し、縮尺を変更します。

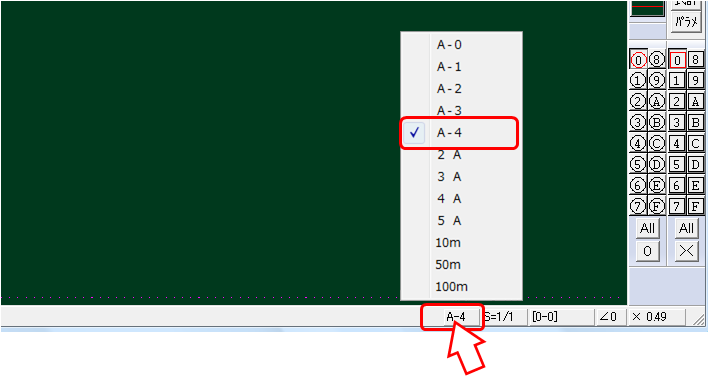

ステータスバーの用紙サイズをクリックして、A4を選択します。

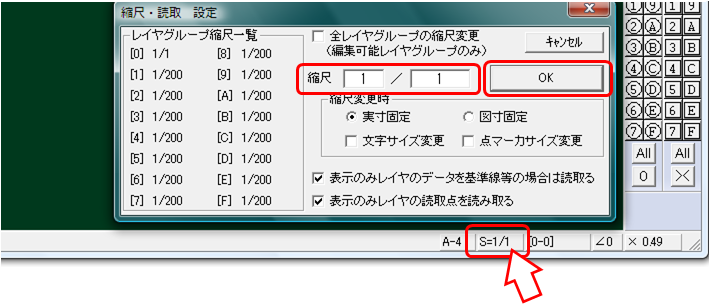

ステータスバーのスケールをクリックして、1/1に設定します。




線を引く
任意の位置 a から b へ、線を引きます。
作図ツールバーの線コマンドを選択する。
コントロールバーの水平・垂直に✔を入れる。

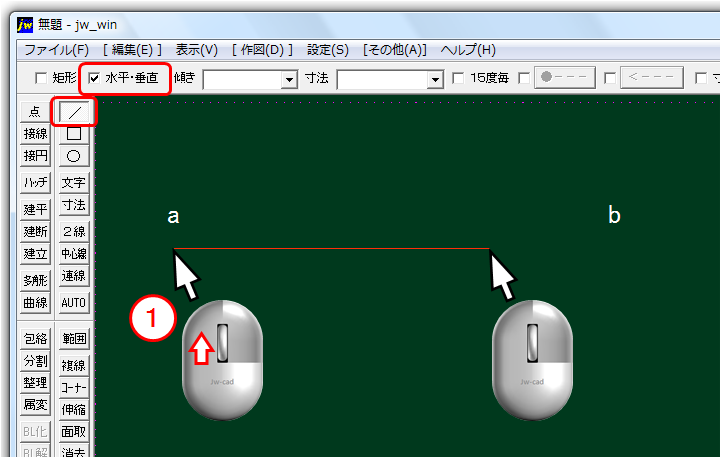

①任意の位置 a でクリックして、b方向へ移動する。

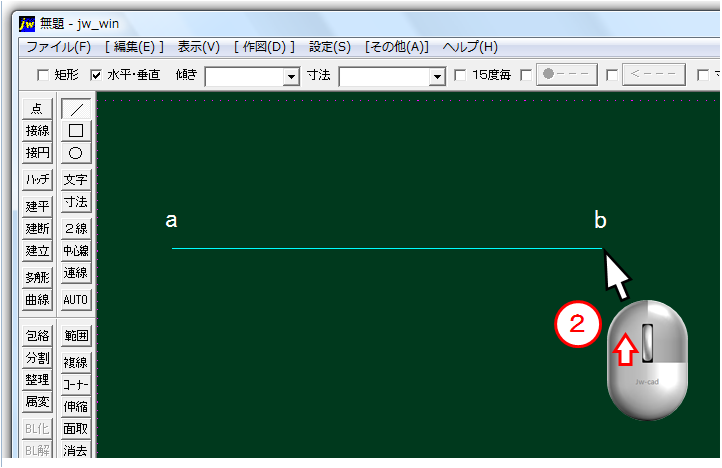

②任意の位置 bで、クリックして線を確定する。
線を引く事が出来ました。
水平・垂直のチェックを外すと自由な角度の線がひける。(斜線)




寸法を指定して線を引く

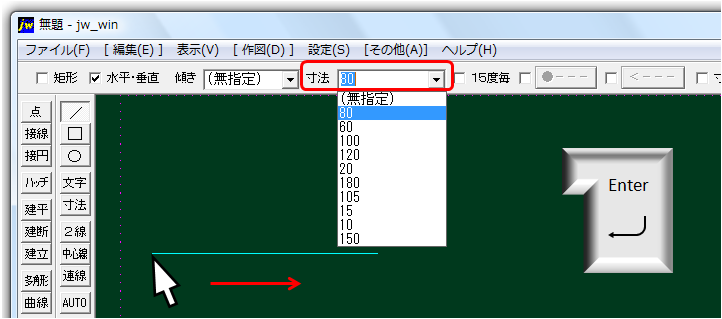

寸法 ▾ に80mmと入力し Enter
80mmの線を引くことができます。
▾ で、過去に入力した数値より選ぶこともできます。

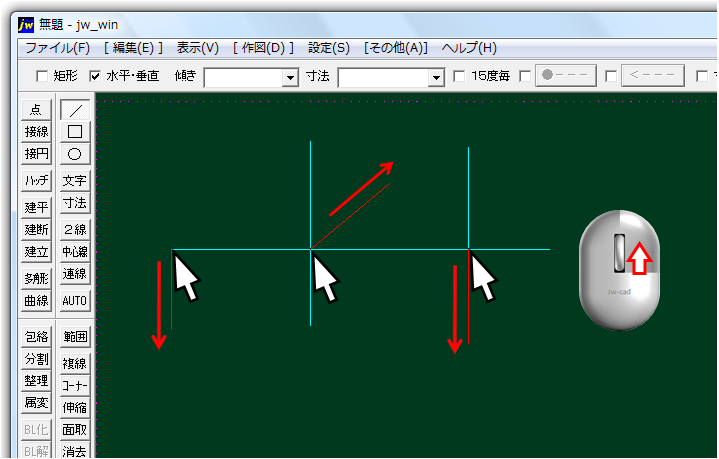

線の端点、交点では、マウスを近づけて右クリックすることでその点から線を引くことができます。



エクセル・ワードで線を引く場合、
ドラッグ(押し続けた状態)したまま引っぱりますが、
Jw-CADでは、始点クリック→終点クリックになります。





          下部の次のページをクリックして行くと手順どうりになります。
