建築業界で最も使われているフリーソフトのJw-CADをマスターしよう。



Jw-CADテキスト




伸縮

 伸縮コマンドを使い短い線を伸ばす

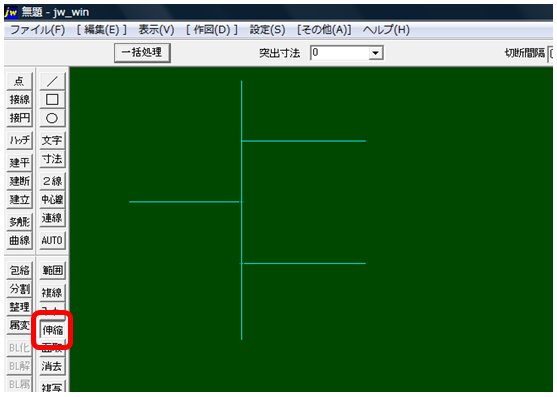

編集ツールバーから伸縮コマンドを選択する。

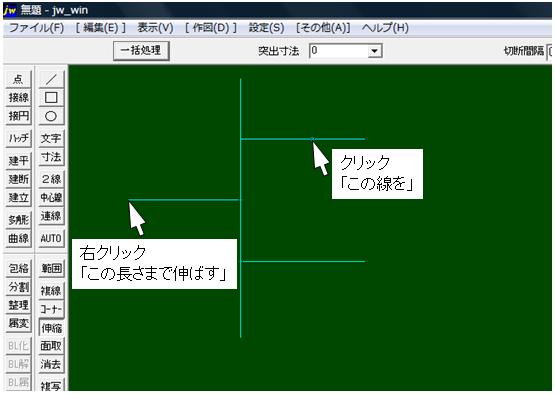

水平線みぎ上段をクリック → ひだり中段の端点を右クリックする。



水平線みぎ上段をひだり中段の端点の長さまで伸ばすことが出来ました。



 伸縮コマンドを使い長い線を縮める

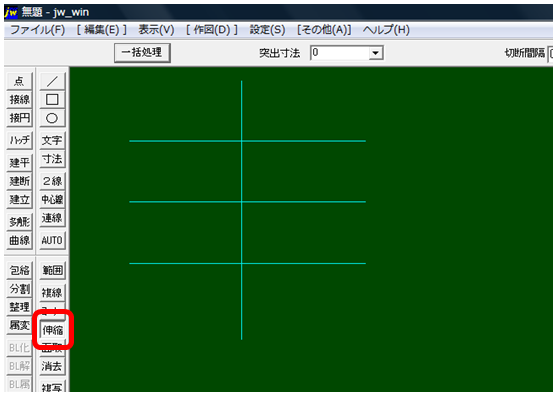

編集ツールバーから伸縮コマンドを選択する。

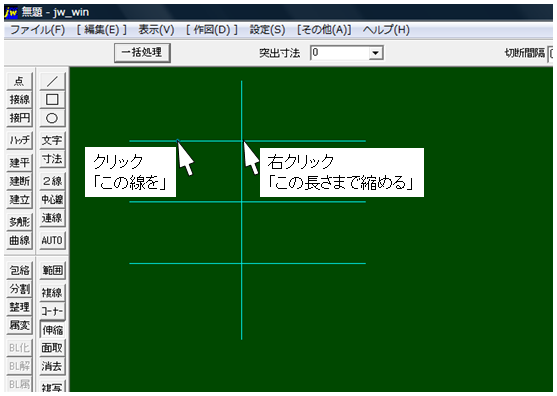

水平線ひだり上段をクリック → 交点を右クリックする。
(最初のクリックは残したい方を指示する。)

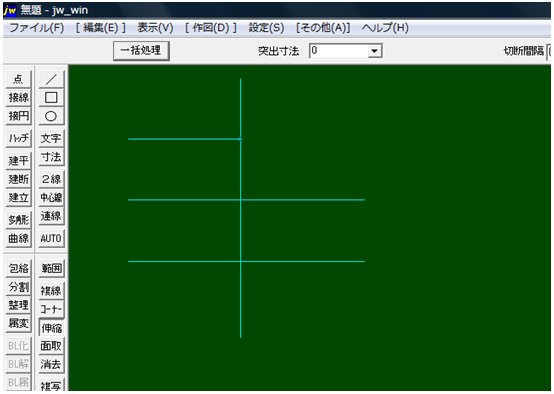

水平線上段を交点の長さまで縮めることが出来ました。







          下部の次のページをクリックして行くと手順どうりになります。
