ハッチ 窓

 図形の窓部を省きハッチング(網掛け)する

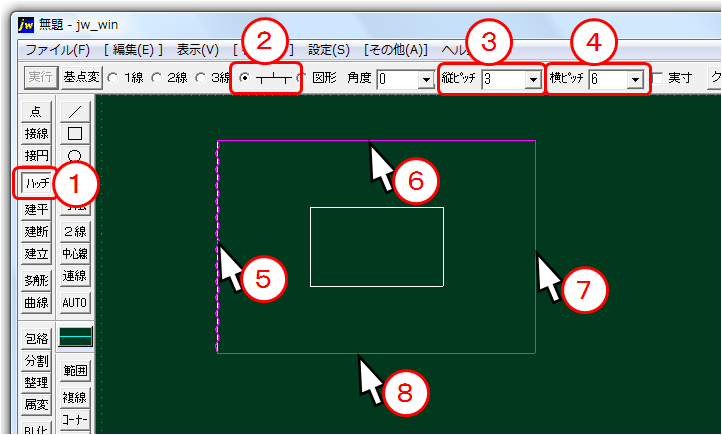

ハッチコマンド→図形のハッチングしたい枠をクリック指定していきます。
四辺→最初の辺(波線が掛かった部分)。

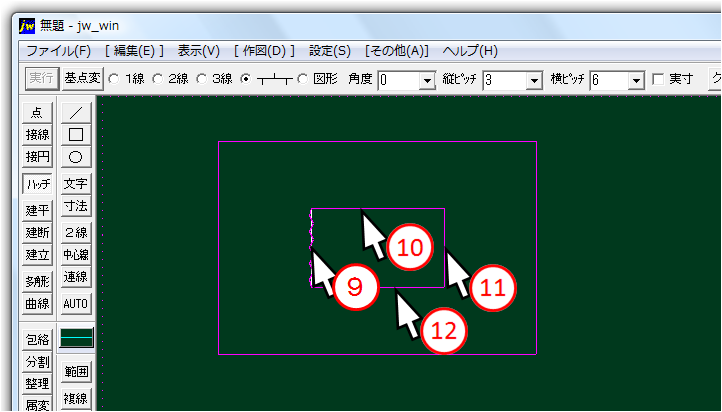

ハッチングしたくない窓枠をクリック指定していきます。
四辺→最初の辺(波線が掛かった部分)。

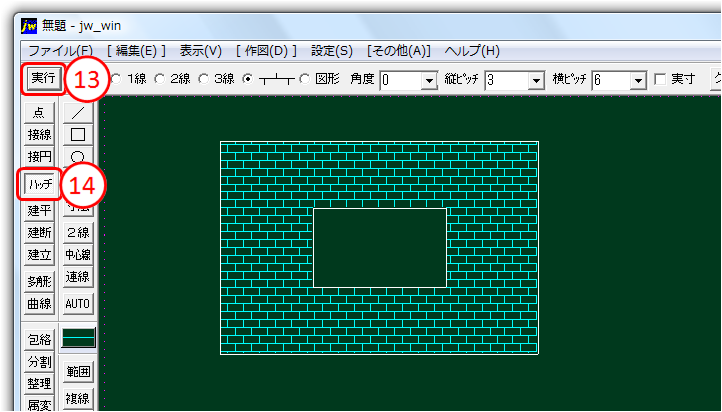

全ての辺をクリック指定し終えたらハッチングの種類を指定して実行をクリック。



ハッチコマンドをクリックでハッチング完了。窓枠を省きハッチング出来ました。







          下部の次のページをクリックして行くと手順どうりになります。
