建築業界で最も使われているフリーソフトのJw-CADをマスターしよう。



Jw-CADテキスト




 円を描く

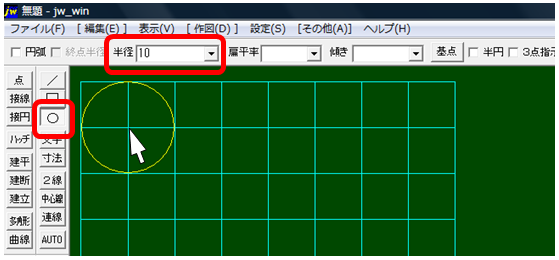

円コマンドを選択、半径10を指示、中心点(交点)を右クリックする。



 円弧を描く

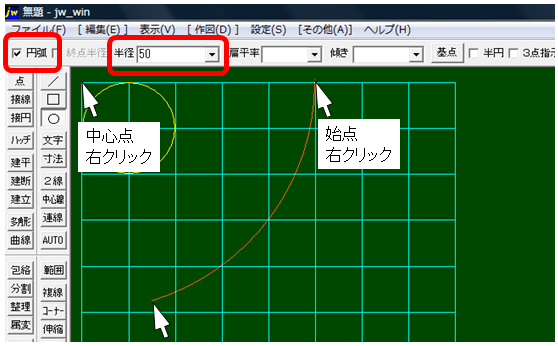

円弧をクリック。半径50指示、中心点右クリック→始点右クリック〜終点まで描く。



 半径を数値入力小画面から入力する

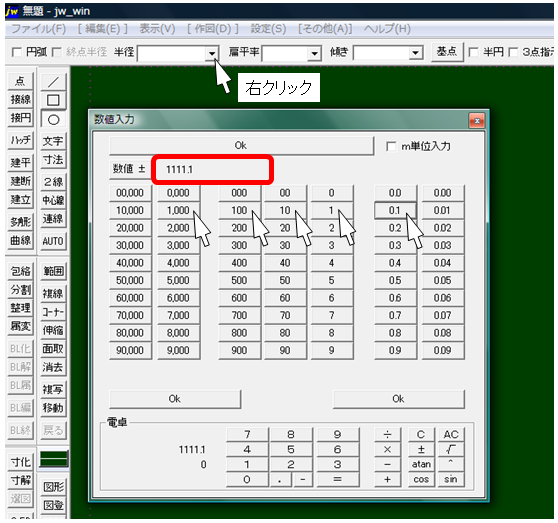

半径よこの▼を右クリックすると出現する。細かな入力もキーボード入力でなく、クリック操作で入力できる。
(例の寸法入力は、1111.1)電卓機能もあります。



 基点を中心(中・中)から変更して円を描く

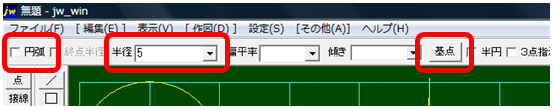

円弧のチェックを外し、半径5を指示、基点をクリックします。

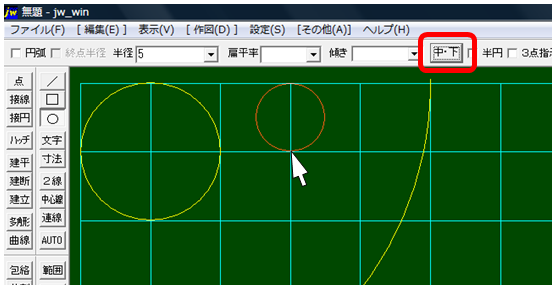

基点を数回クリックし 中・下 に変更します。交点で右クリック。







          下部の次のページをクリックして行くと手順どうりになります。
