寸法

 寸法

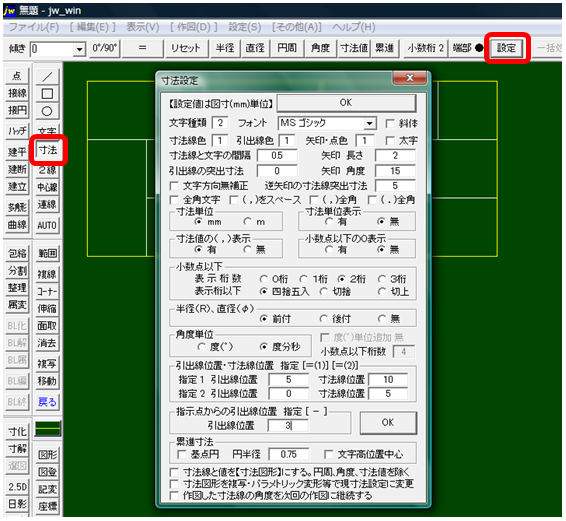

寸法コマンド→設定を指示、寸法設定小画面から寸法線色、引出し線色、フォントなど設定できる。文字種類は、数字が大きくなるほど文字も大きくなる。



水平方向の寸法の記入

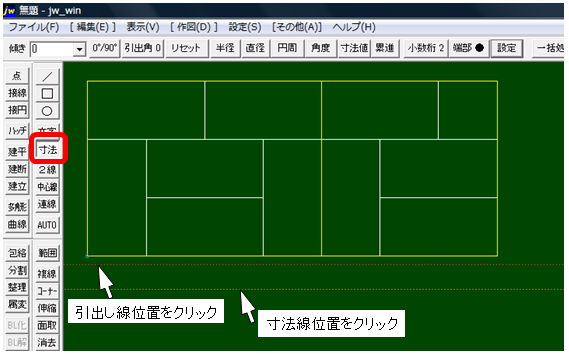

寸法コマンドをクリック、引出し線位置を指示→寸法線位置を指示する。

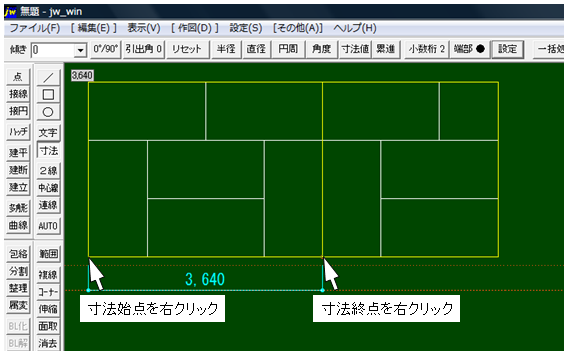

寸法を記入したい場所の始点と終点を指示する。(端点、交点は右クリック)

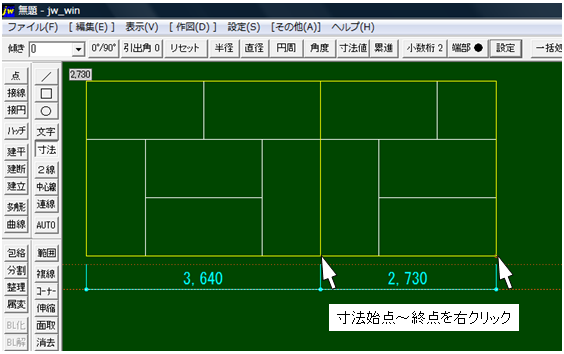

もう一方も同じように始点と終点を指示する。







          下部の次のページをクリックして行くと手順どうりになります。
