扁平率を変えて円を描く

 扁平率を変えて円を描く

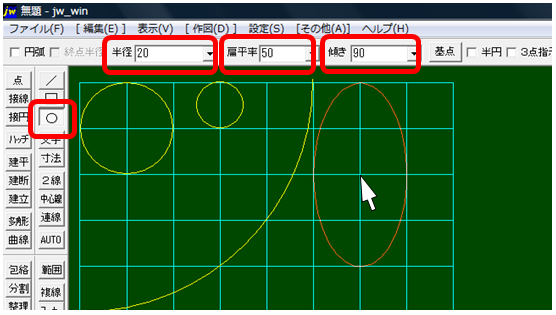

円コマンド、半径20、扁平率50、傾き90に指定します。交点で右クリック。

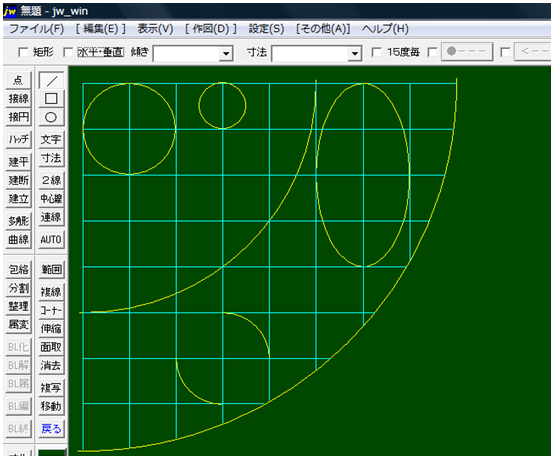

練習問題、図を完成させましょう。


 3点指示

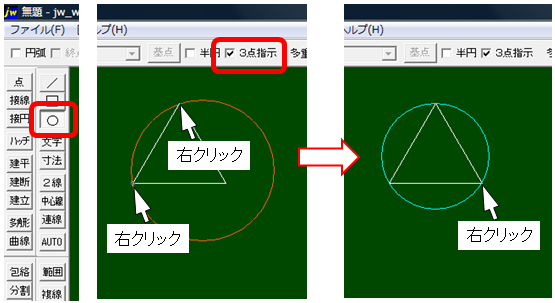

円コマンドクリック、3点指示にチェックを入れる。1つ目の点2つ目の点を右クリックする。→3つ目の点を右クリックすると3点指示の円が描けます。



 半円

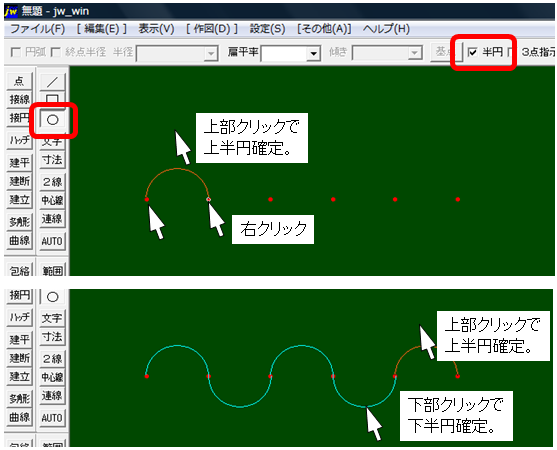

円コマンドクリック、半円にチェックを入れる。1つ目の点2つ目の点を右クリックする。→上半円は上部で下半円は下部でクリックすると描けます。







          下部の次のページをクリックして行くと手順どうりになります。
