Jw-CADテキスト




複線

 間隔の違う複線を描く

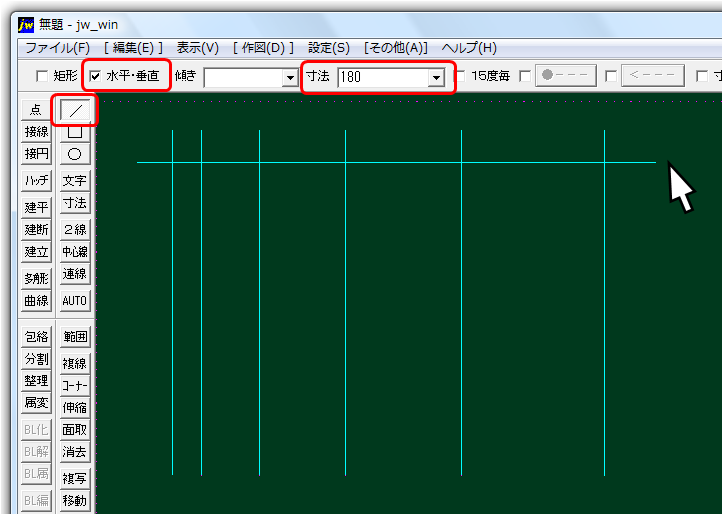

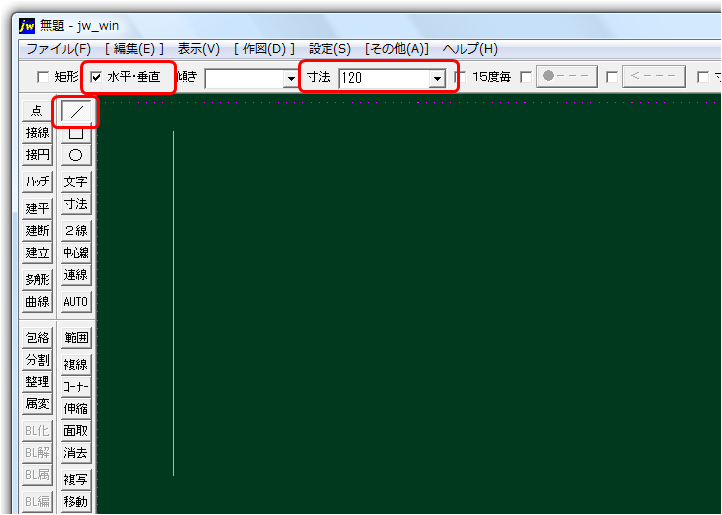

@まず、基準となる垂直の線を描きます。

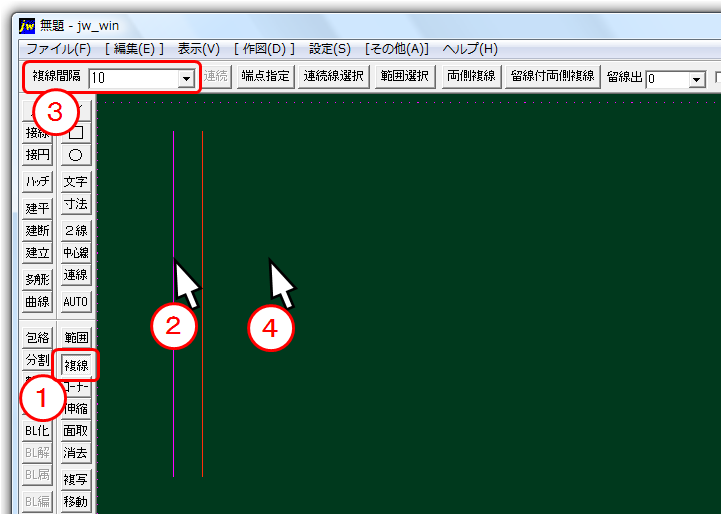

A編集ツールバーの複線をクリックしてから基準線をクリックします。(ピンク色に 変わる。)
次に、複線間隔を10に指定すると平行な複線が現れます。 右側でクリックして確定。


B次に、Aで作った線をクリックし複線間隔を20に指定します。


C同じように、Bで作った線をクリックし複線間隔を30に指定します。


間隔のちがう平行な線が描けました。


 間隔が同じの複線を描く


@まず、基準となる垂直の線を描きます。次に、編集ツールバーの複線をクリックしてから基準線
をクリックします。(ピンク色に 変わる。)
複線間隔を10に指定すると平行な複線が現れます。右側でクリックして確定。

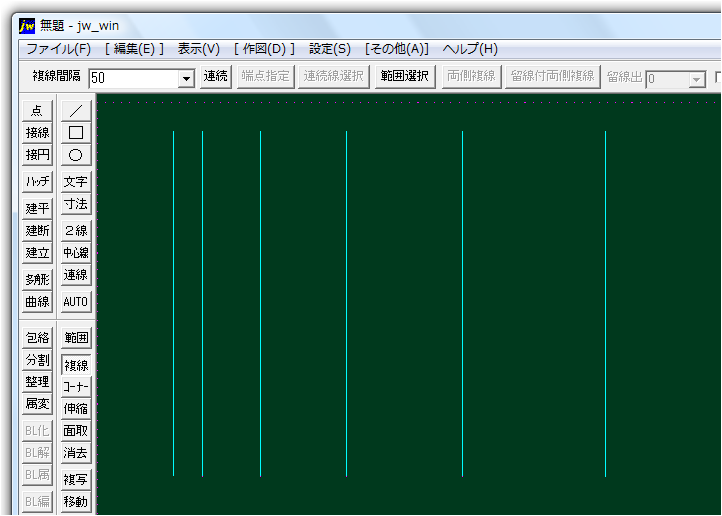

A後は、連続をクリックするたびに平行な複線が現れます。







          下部の次のページをクリックして行くと手順どうりになります。
