移動

 移動

作図した図形を移動、レイヤ間・グループ間で移動できる。

図形の移動

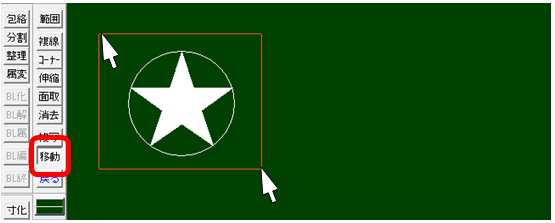

移動コマンドを選択。選択範囲の始点クリック〜終点クリック(終点:文字を含む場合は右クリック)する。

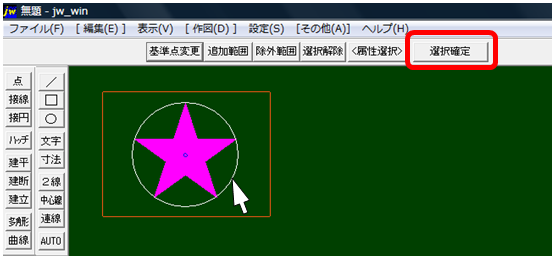

基準点変更や設定が出来ます。たとえば、○の部分は移動させない時はクリックして選択を外します。→選択確定をクリックします。

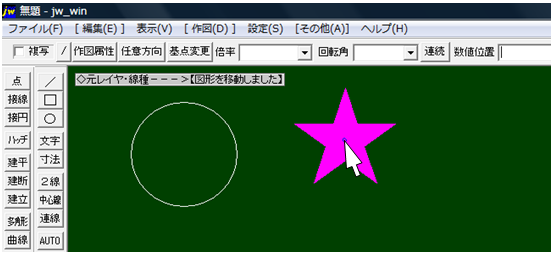

任意の場所で、クリック、移動できました。

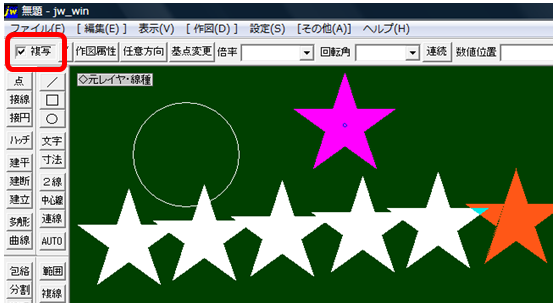

複写にチェックを入れるとクリックするごとに確定されます。



図形を反転させる

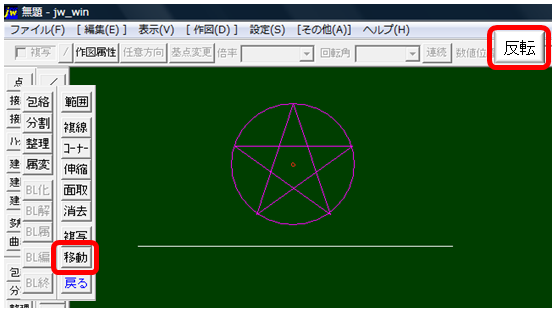

移動コマンドから線を基準に反転させる。図形を範囲選択し、反転をクリックする。

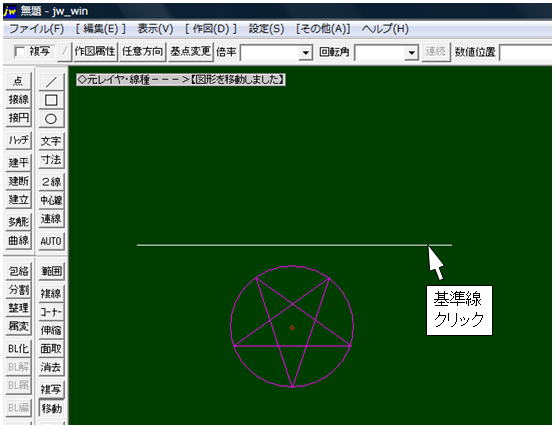

基準の線をクリックすると図形が反転する。







          下部の次のページをクリックして行くと手順どうりになります。
