Jwwで透視図を描く




二点透視図 遠近法 Jwwで透視図を描く

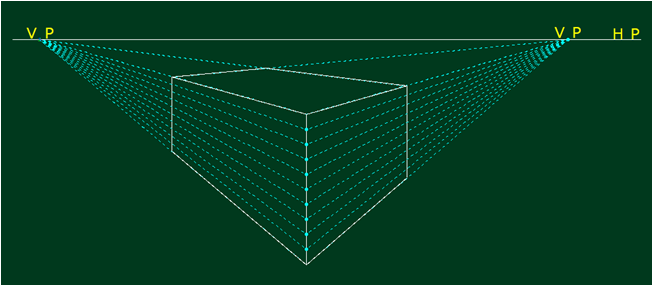

10階建てビルに分割する。



分割した点、ビル上部奥コーナーまで集中線を引く。

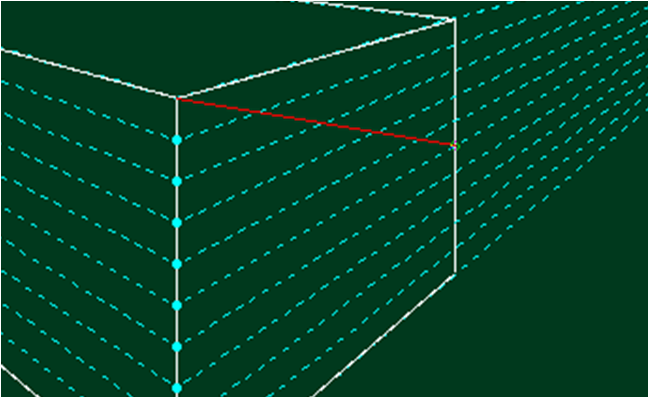

奥行きは、5分割したいので手前コーナーより5段下がった交点へ対角線を引く。

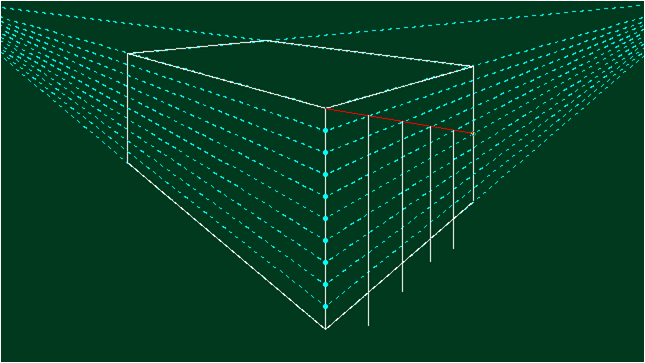

対角線と集中線の交点より垂直に線を引き下ろす。

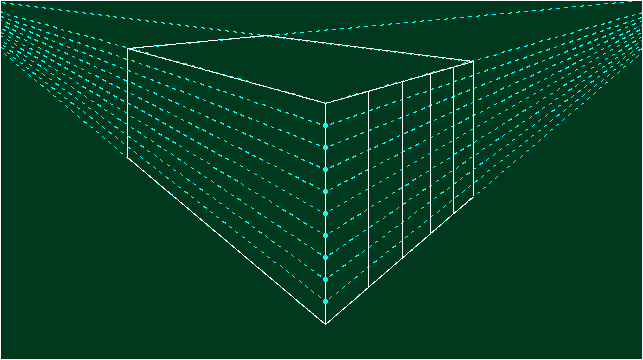

伸縮にて仕上げる。

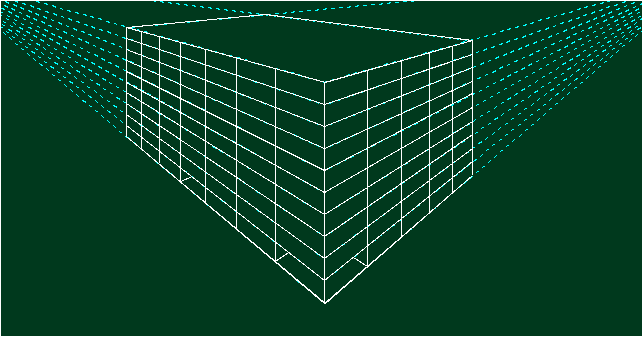

幅壁面は7分割にて仕上げる。

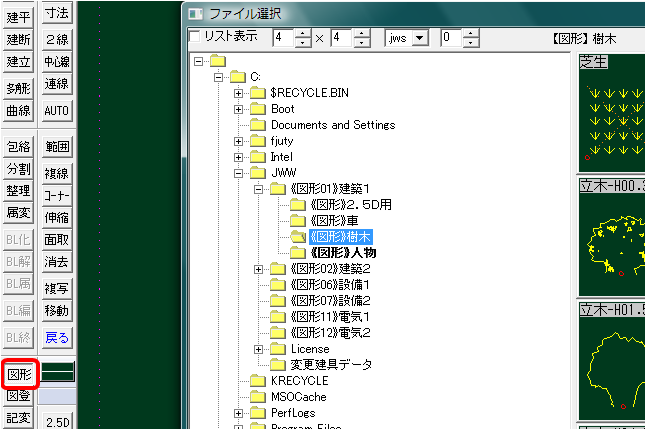

図形より樹木を抽入すると大きさが表現できる。

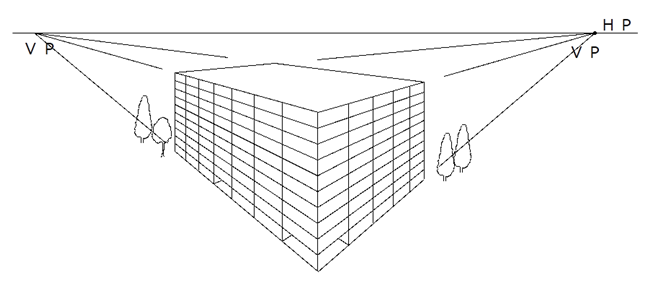

二点透視図ビルの印刷プレビュー

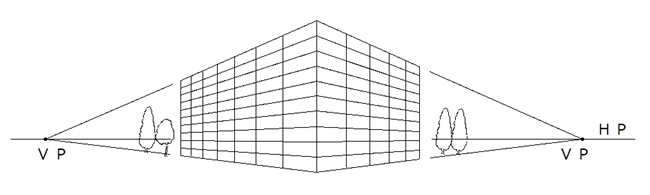

HPの高さを変えることにより同じサイズのビルも違って見える。






          下部の次のページをクリックして行くと手順どうりになります。
