鉛直

 鉛直

図形の角から、水平線に対して垂直の方向で線を引くことができます。

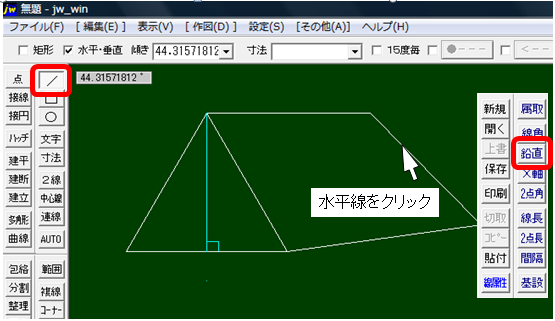

線コマンド選択後、鉛直コマンドを選択 し、水平線をクリックする。

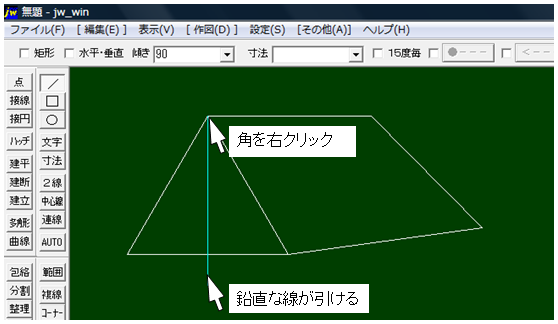

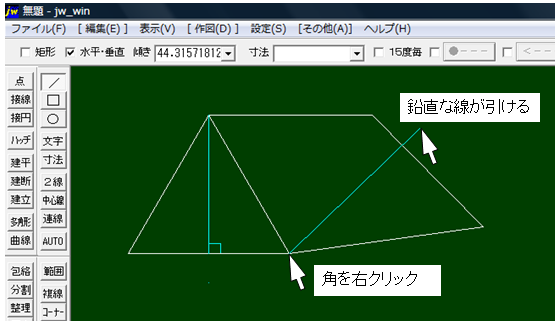

角を右クリックして水平線方向にマウスを移動させると鉛直な線が引ける。



線コマンド選択後、鉛直コマンドを選択 し、水平線をクリックする。



角を右クリックして水平線方向にマウスを移動させると鉛直な線が引ける。







          下部の次のページをクリックして行くと手順どうりになります。
