Jwwで透視図を描く




一点透視図 Jwwで透視図を描く

 一点透視図

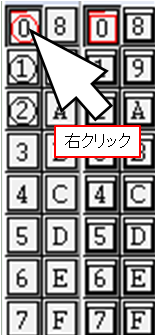

レイヤ0を右クリックして書込み(赤丸)に変える。
何もしていなければ最初は0が書込みになっている。



今回、和室6畳の一点透視図をかきます。
約、奥行き2700、幅3600、高さ2400となるので、

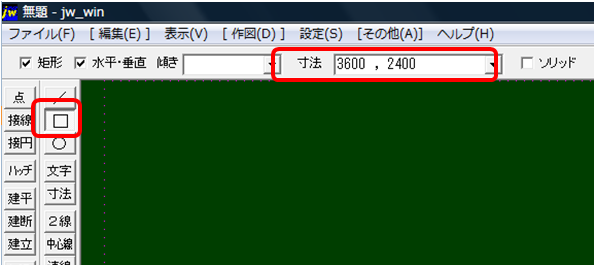

矩形(□)のコントロールバーの寸法窓には幅と高さを書き込みます。

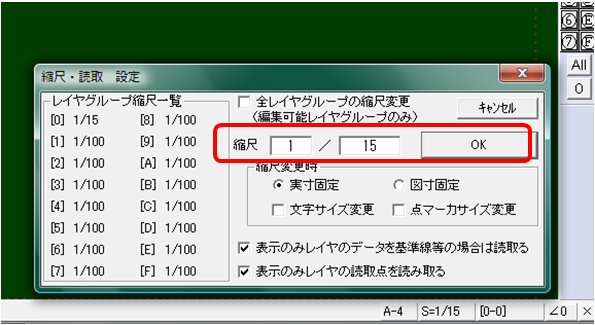

できるだけ用紙枠いっぱいを使って書きたいので、ステータスバーからの縮尺は
1/15とした。

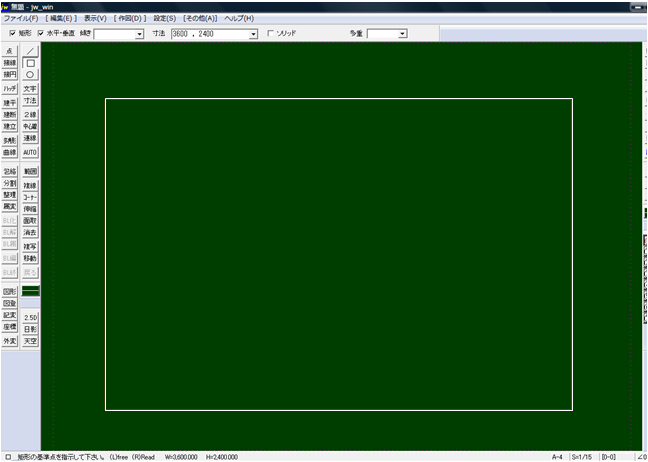

和室6畳を横から見た枠が描けた。






          下部の次のページをクリックして行くと手順どうりになります。
