Jw-CADテキスト




印刷

 印刷

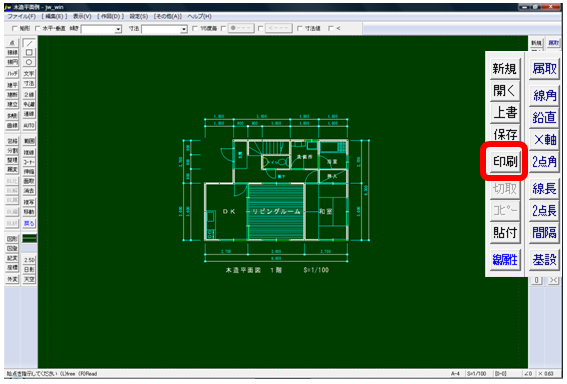

印刷したいファイルを開き、メインツールバーの印刷を選択します。

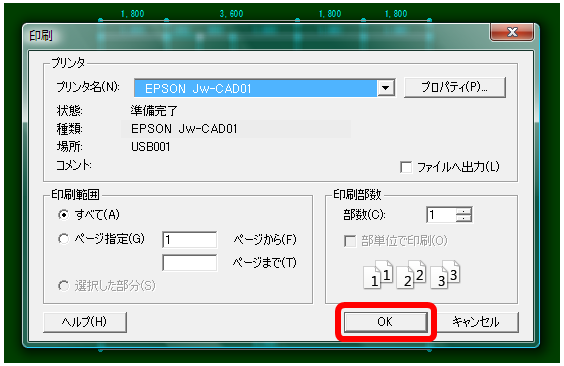

印刷設定小画面が現れたら、プロパティから印刷品質など、印刷範囲、印刷部数を指定して OK をクリックします。

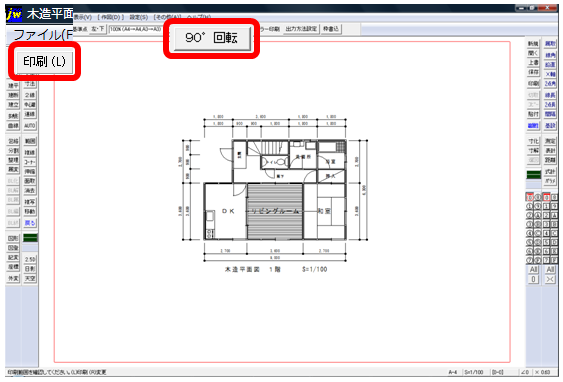

印刷プレビューが表示される。

赤い用紙枠が縦方向になっていたら、90°回転で合わせましょう。
コントロールバー左の印刷を押すと印刷が開始されます。




おつかれさまでした。

基礎はこれまでになりますが、何度も繰り返し行うことで自然と身に付きます。

本,参考書も良いですが、新聞の住宅チラシの間取り図を描いたり、アレンジしてみたりするのも面白いですよ。

CADトレース技能審査を受けられる方は、初級60分となっています。

CADトレース技能審査(厚生労働大臣認定)
建築部門   初 級 60分
AutoCAD、Jw−CADを使用して、一戸建ての専用住宅を除くRC構造の特殊建築物
(課題図)を対象とし、尺度「1:100」で示された「平面図」をもとに、尺度「1:100」でトレースを行う。
くわしくは
都道府県職業能力開発協会まで。
