総寸法を記入する

 総寸法を記入する

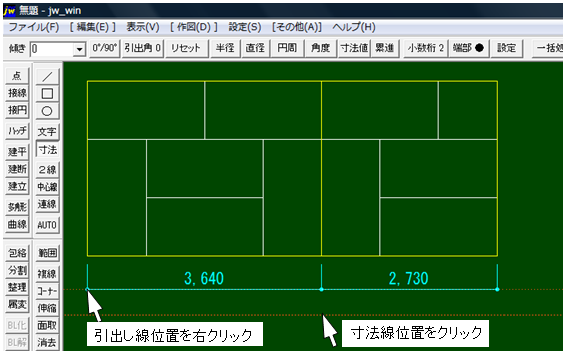

総寸法も同じように引出し線位置を指示→寸法線位置を指示する。

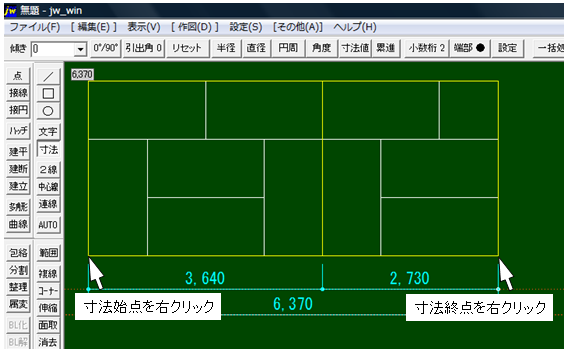

寸法を記入したい場所の始点と終点を指示する。(端点、交点は右クリック)

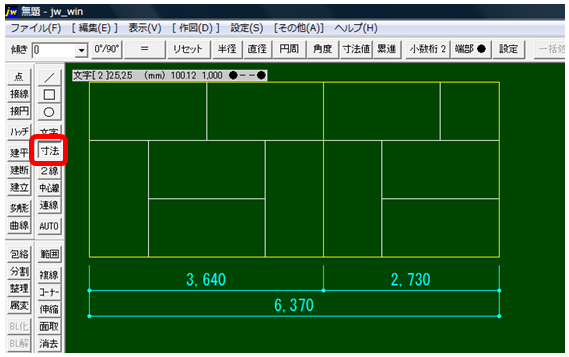

寸法コマンドをクリックして寸法記入完了。



 垂直方向の寸法の記入

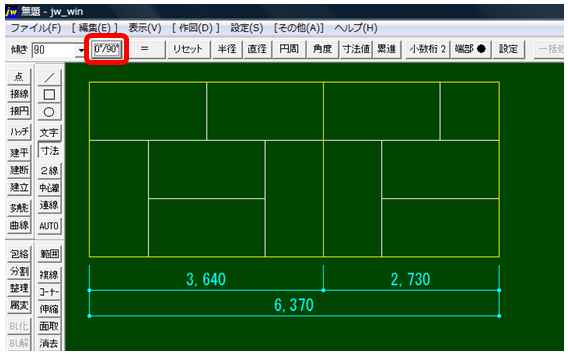

コントロールバーの【0°/90°】をクリックします。

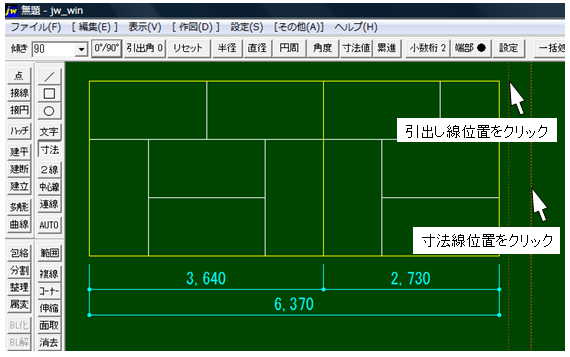

引出し線位置を指示→寸法線位置を指示する。

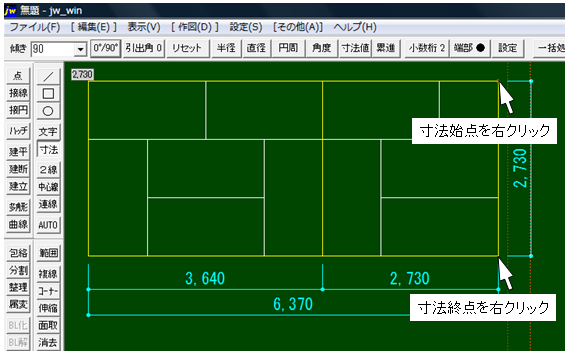

寸法を記入したい場所の始点と終点を指示する。(端点、交点は右クリック)

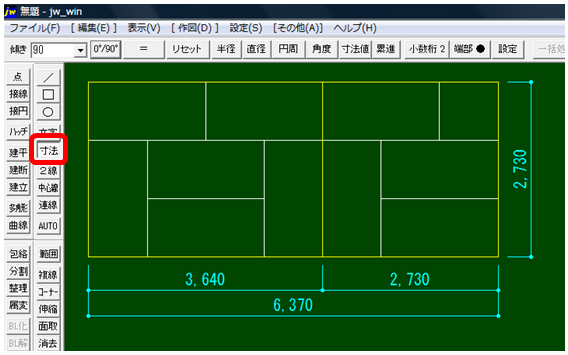

寸法コマンドをクリックして寸法記入完了。







          下部の次のページをクリックして行くと手順どうりになります。
