建平

 建平

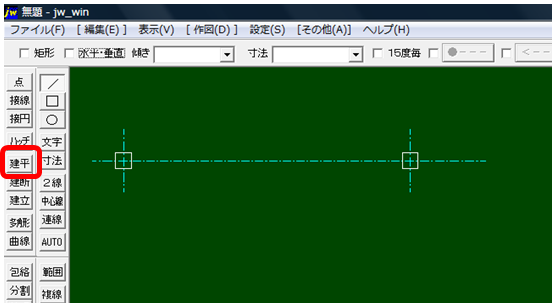

作図ツールバーから、建平コマンドを選択する。

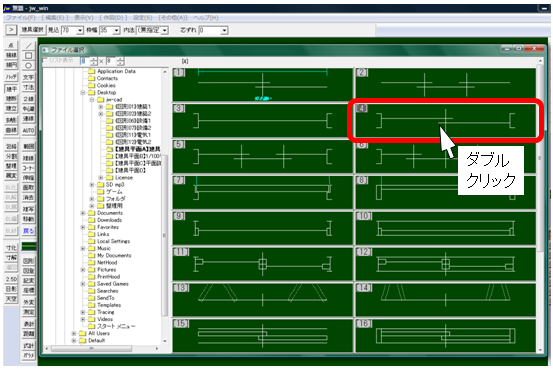

【建具平面A】建具一般平面図を選択、ファイル選択画面が出る。
今回は、【4】を選択ダブルクリックする。

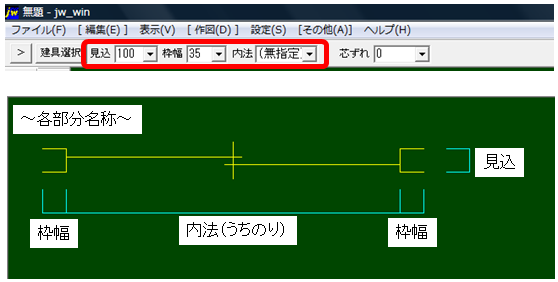

見込、枠幅、内法の寸法を指定する。内法は無指定で。

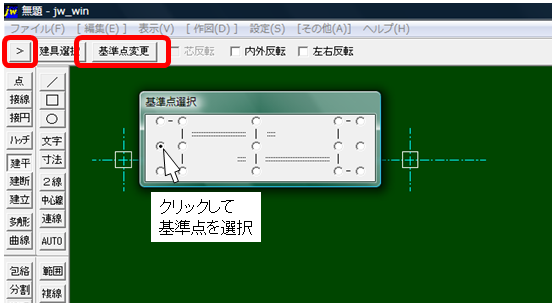

>をクリック、基準点変更をクリックすると基準点選択小画面が出るので左側の中段を選択する。

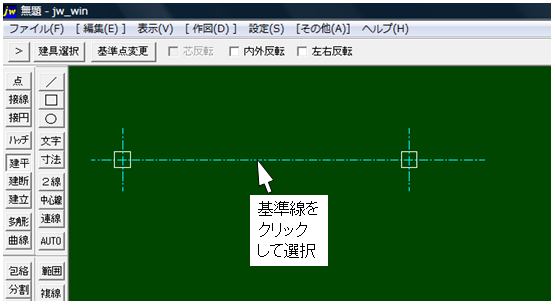

建具を描きたい位置の基準線をクリックして選択する。

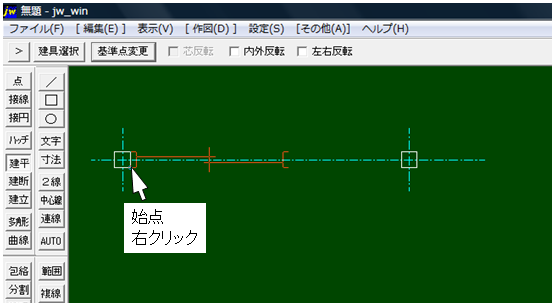

建具の始点を右クリックして、終点まで伸ばす。

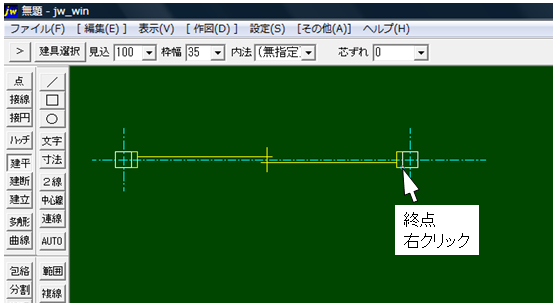

終点を右クリックして建具の配置完了。







          下部の次のページをクリックして行くと手順どうりになります。
