線角

 線角

線角コマンドを選び線を右クリックして角度を求める。

矩形を既存の線の角度に合わせて描く

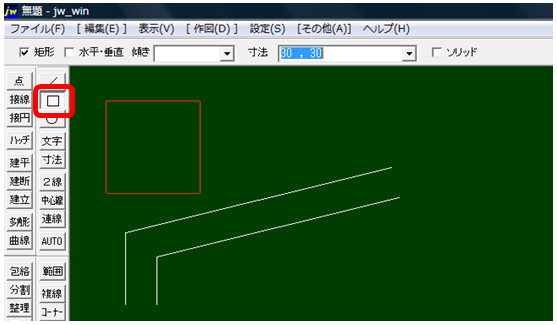

矩形コマンド(□)選択、寸法 30、30。

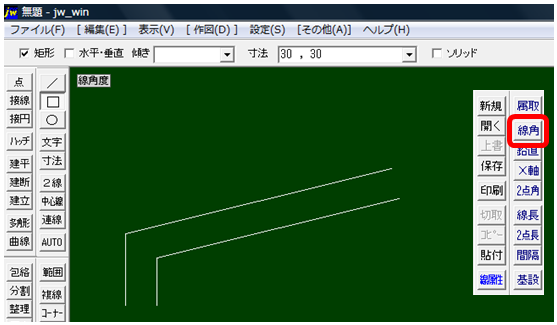

線角を選ぶ。

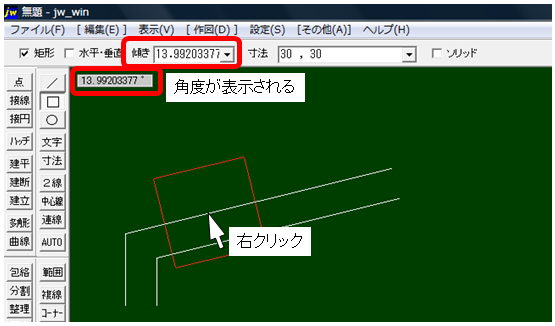

対象となる線を右クリックして角度を求める。仮矩形も角度を変える。

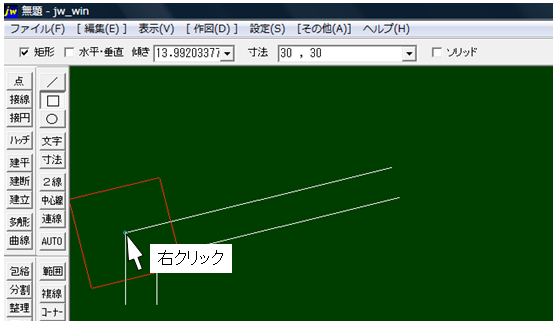

矩形を設置したい線の任意の位置を決める。今回は端点なので右クリックする。

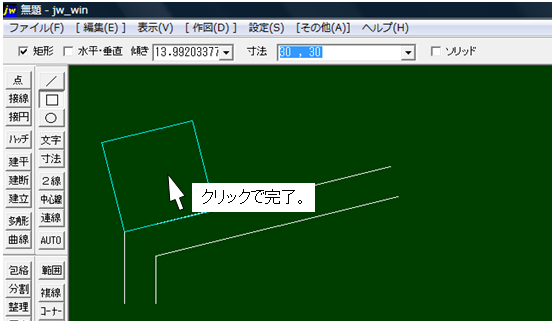

矩形を置きたい位置でクリックし完了。







          下部の次のページをクリックして行くと手順どうりになります。
