レイヤの使い方

 レイヤの使い方

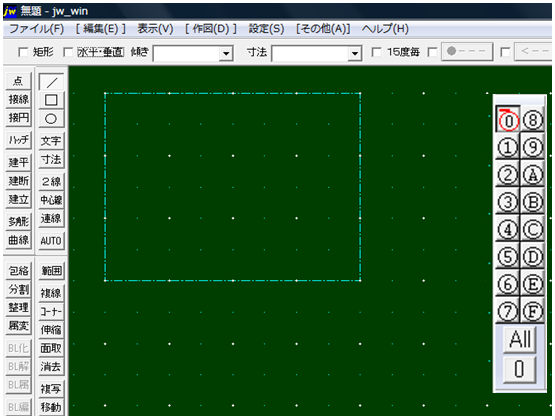

中心線(芯線)を描く
レイヤ0、書込みレイヤ(赤丸)に変える。
線コマンド(/)で、中心線(芯線)を描く。

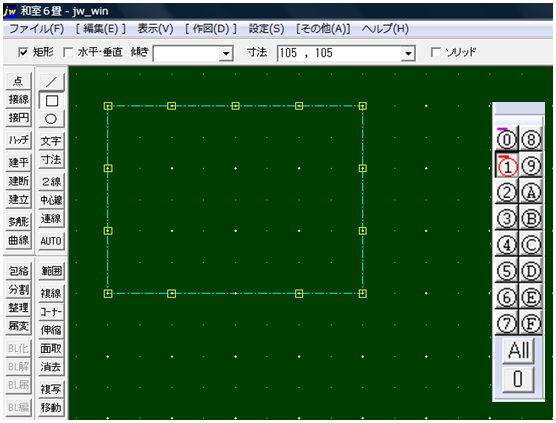

柱を描く
レイヤ1を右クリックして、書込みレイヤ(赤丸)に変える。
矩形コマンド(□)で、柱を描く。

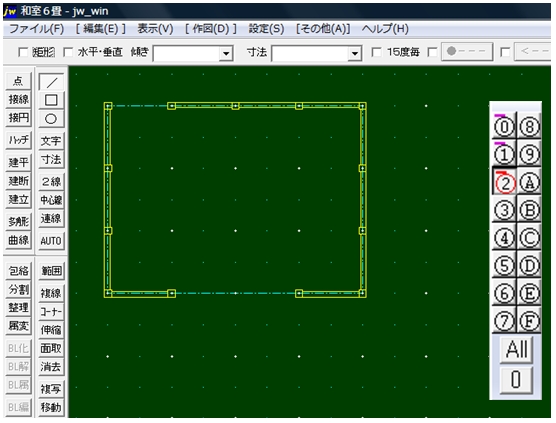

壁を描く
レイヤ2を右クリックして、書込みレイヤ(赤丸)に変える。
線コマンド(/)で、壁を描く。

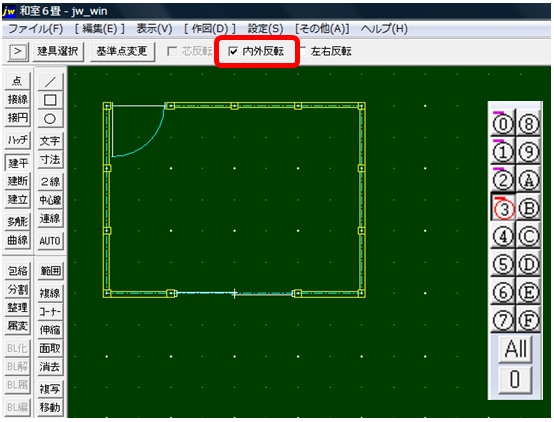

開閉口を描く(建平)
レイヤ3を右クリックして、書込みレイヤ(赤丸)に変える。
建平コマンドで、ドア・サッシを描く。
【ドアは、内外反転で内開き、外開きに変えることが出来る。】

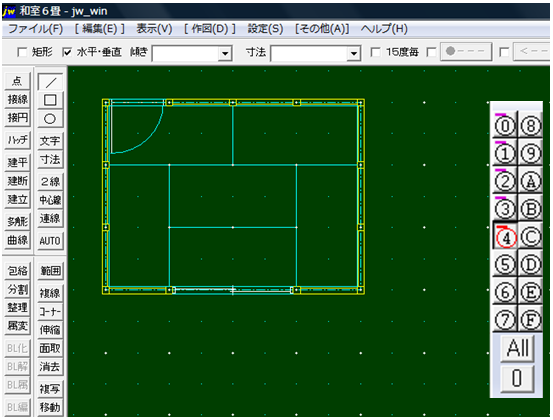

畳を描く
レイヤ4を右クリックして、書込みレイヤ(赤丸)に変える。
線コマンド(/)で、畳を描く。

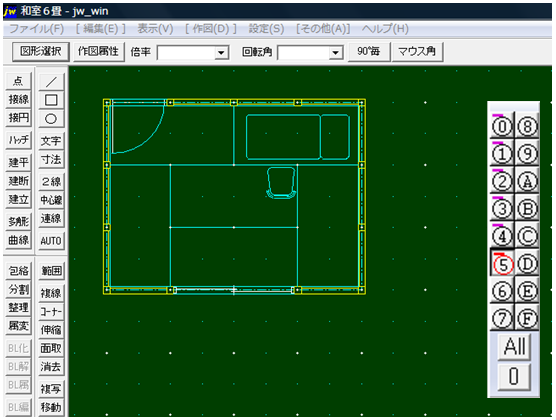

机を描く
レイヤ5を右クリックして、書込みレイヤ(赤丸)に変える。
図形コマンドで選び、机を描く。

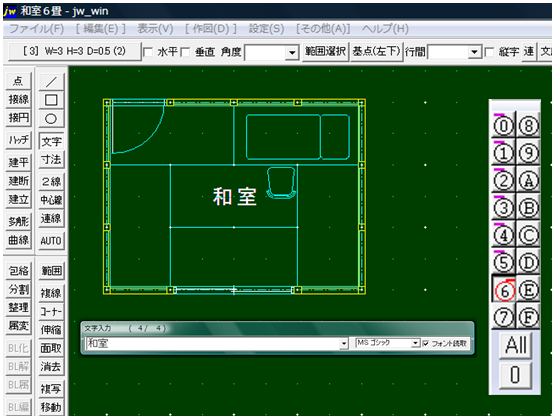

文字を入力する
レイヤ6を右クリックして、書込みレイヤ(赤丸)に変える。
文字コマンドで、文字を入力する。

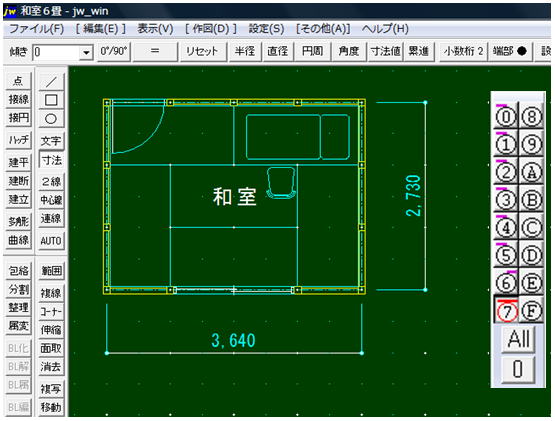

寸法を記入する
レイヤ7を右クリックして、書込みレイヤ(赤丸)に変える。
寸法コマンドで、寸法を記入する。

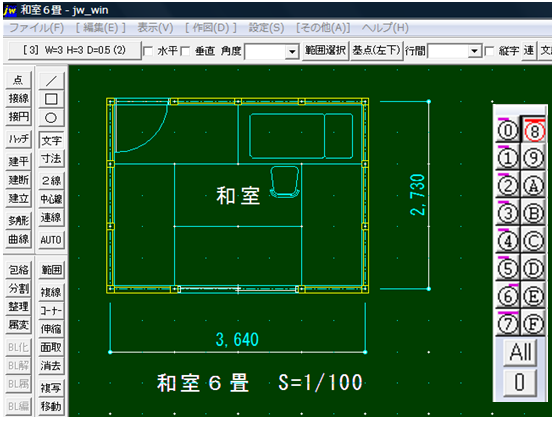

図名・縮尺を記入する
レイヤ8を右クリックして、書込みレイヤ(赤丸)に変える。
文字コマンドで、図名・縮尺を記入する。

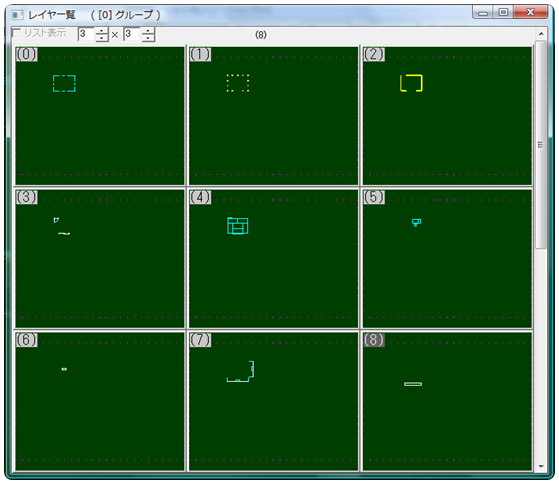

レイヤ一覧
書込みレイヤ(赤丸)を右クリックするとレイヤ一覧が表示される。
(0)芯線
(1)柱
(2)壁
(3)開閉口(建平)
(4)畳
(5)机(図形)
(6)文字データ
(7)寸法
(8)図名・縮尺







          下部の次のページをクリックして行くと手順どうりになります。
