建築業界で最も使われているフリーソフトのJw-CADをマスターしよう。



Jw-CADテキスト




コーナー

 とび出した2本の線をコーナー処理する

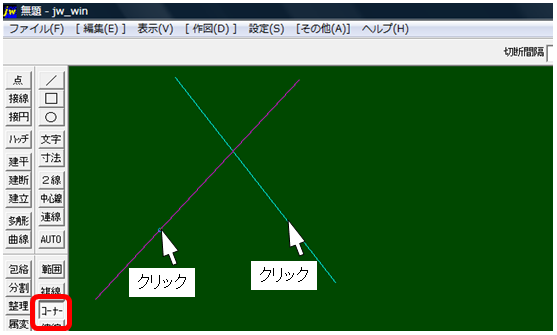

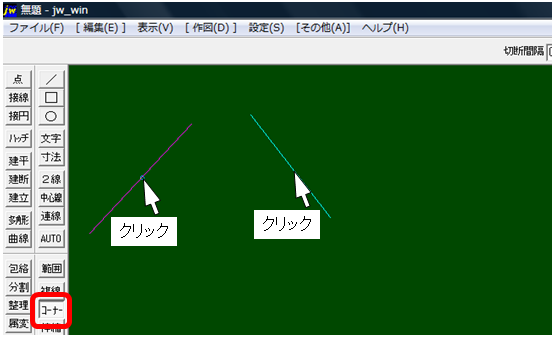

コーナー処理コマンドをクリック、1本目と2本目の残したい側をクリックする。

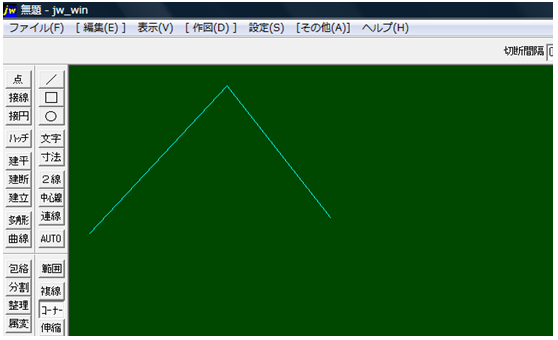

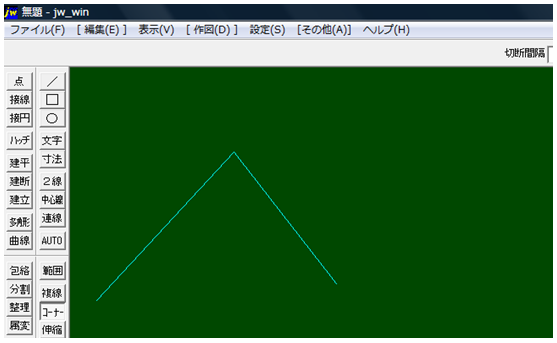

とび出した2本の線が交点でコーナー処理されました。

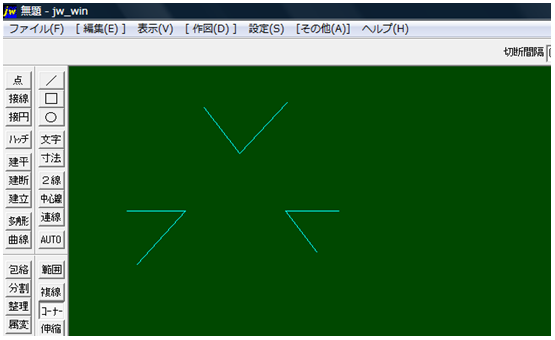

 足らない2本の線をコーナー処理、連結する

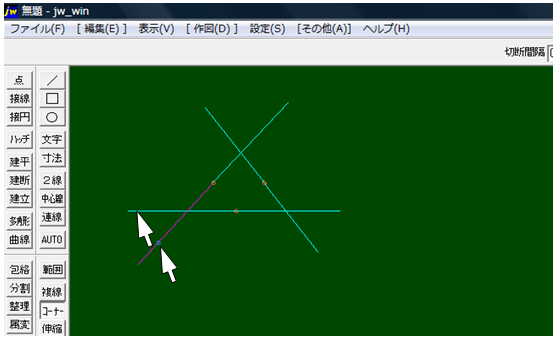

コーナー処理コマンドをクリック、1本目と2本目をクリックする。



足らなかった2本の線が交点までコーナー処理、連結されました。



 線を切断してコーナー処理する

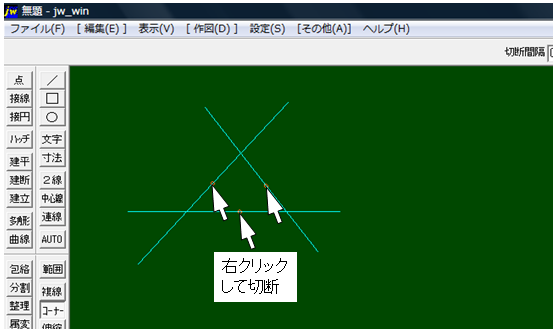

1本の線を切りたい所で右クリック、切断し2本にする。



あとは、コーナー処理の要領で、残したい方をクリックする。



線が交点でコーナー処理されました。







          下部の次のページをクリックして行くと手順どうりになります。
