塗りつぶし

 塗りつぶし

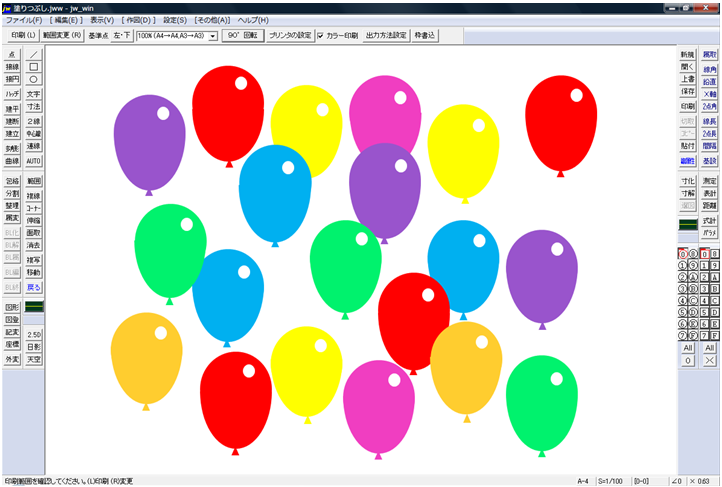

 描いた図形に色をつける。【塗ったカラーで印刷される。】

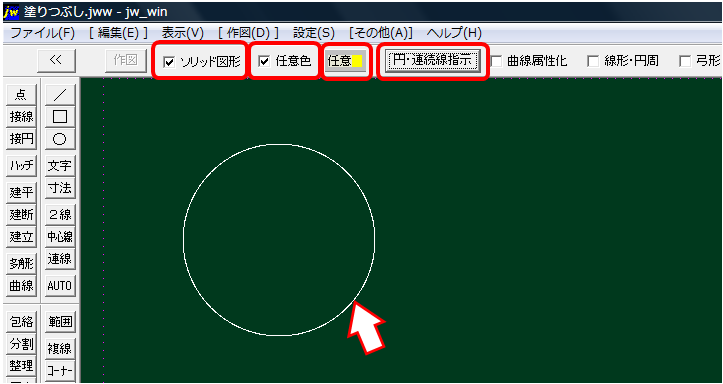

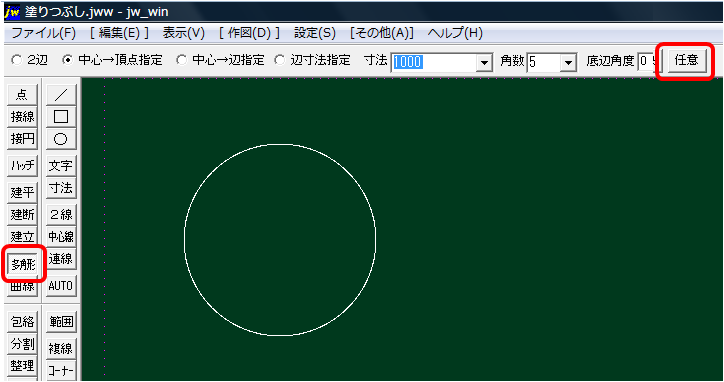

作図ツールバーから多角形を選択し、任意を選択する。



ソリッド図形の空欄にチェックを入れる。
任意色の空欄にチェックを入れる。

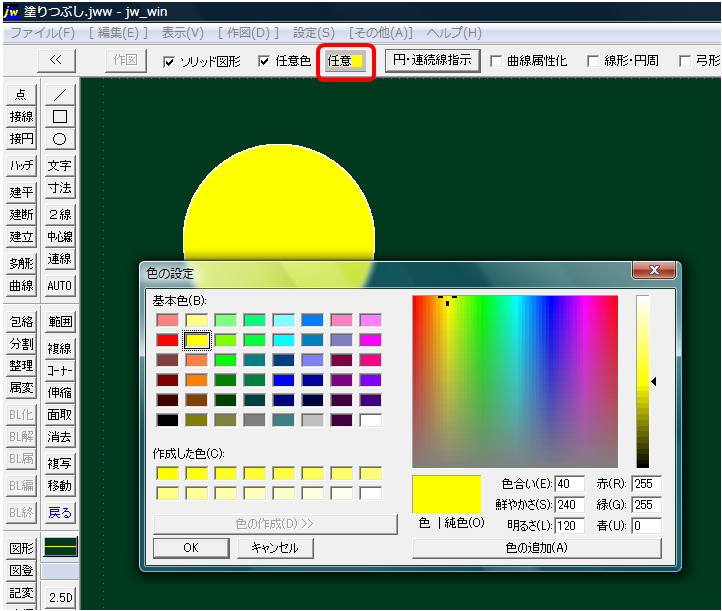

任意色を選択し、色を決める。
円・連続線指示を選択する。
図形をクリックすると塗りつぶすことが出来る。




塗りつぶした色は、後から変更できる。
任意を選択、色の設定をして、再び図形をクリックする。




 多角形の全角を選択し塗りつぶす

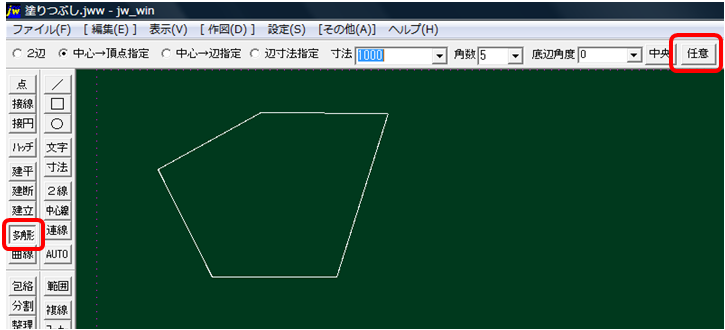

多角形コマンドから任意を選択する。



次に現れた項目のソリッド図形にチェックを入れる。
(今回は任意色ではなく、線色ナンバーより色を選ぶ。)

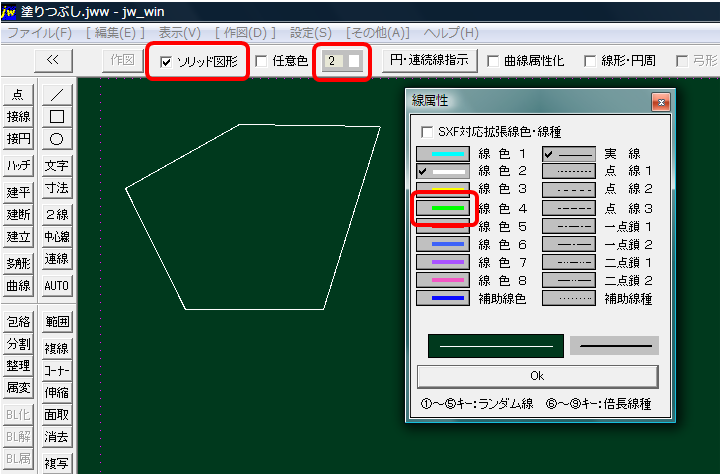

色の選択コマンドを選択、
線属性のダイアログから線色ナンバーを選ぶ。



線色ナンバーの色以外の色も選べる。

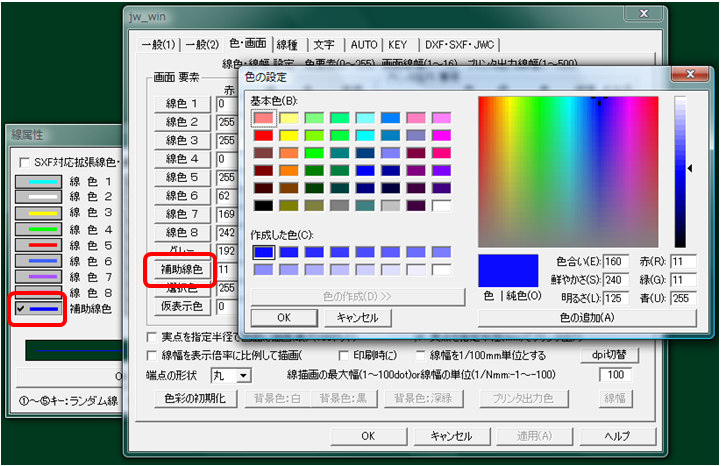

線属性の補助線色を右クリック、Jw₋win画面 要素の補助線色をクリック、
色の設定をする。

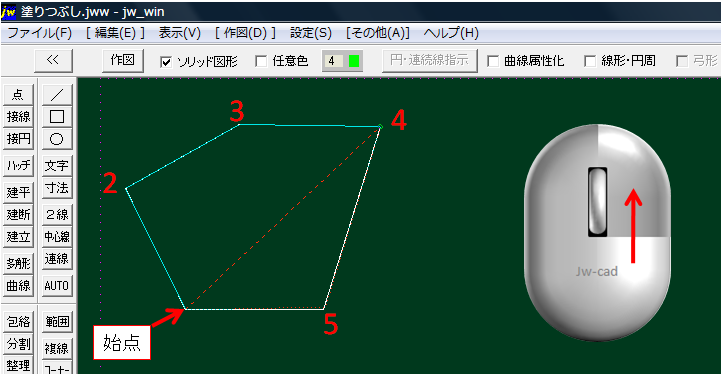

始点となる図形の角から右クリックし選択して行き、

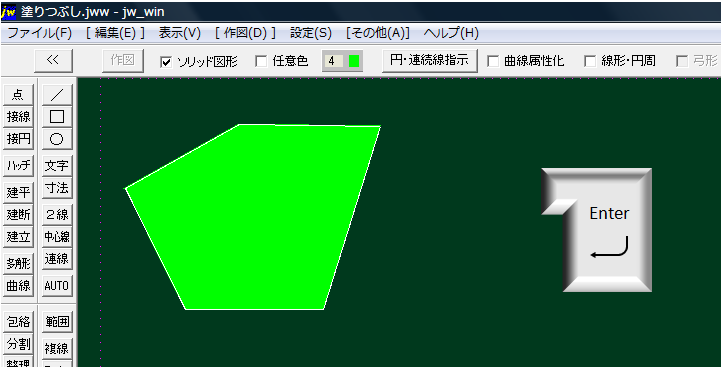

最初の始点まで選択した所でEnterを押すと塗りつぶしが完了します。

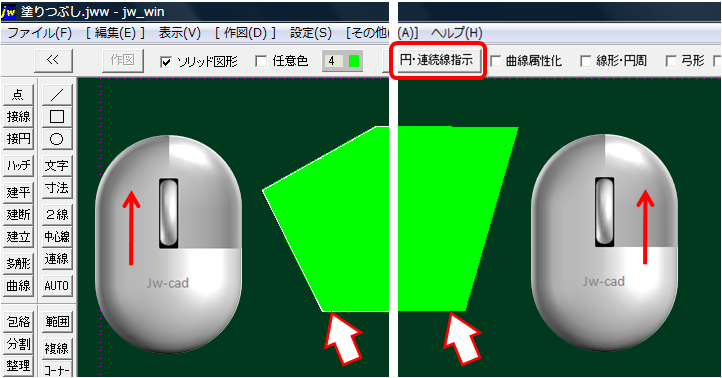

 円・連続線指示からの塗りつぶし

円・連続線指示を選択、図形をクリックすると元の図形(枠)は残り、
右クリックすると元の図形を消すことができる。




 半円などを含む図形の塗りつぶし

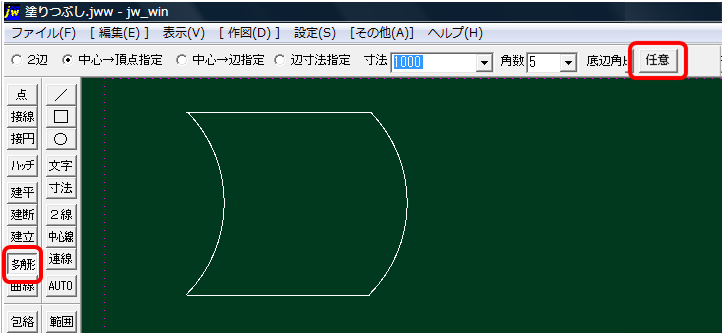

作図ツールバーより多角形コマンドを選択、任意をクリックする。



ソリッド図形の空欄にチェックを入れる。
線色ナンバーより3の黄色を選ぶ。
円・連続線指示を選択する。

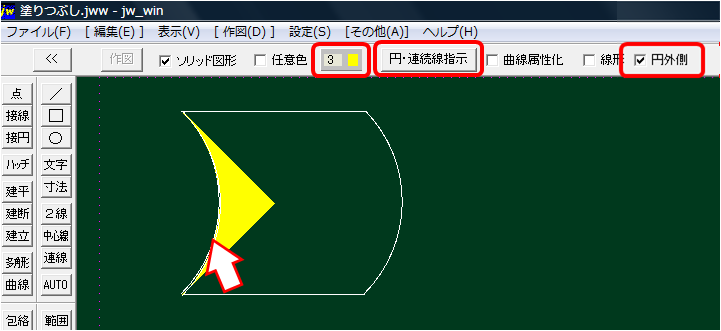

円外側の空欄にチェックを入れる。
図形左側の半円をクリックすると円の外側、図形的には内側が塗られた。



円・連続線指示をクリックし選択を解除する。
多角形の塗りつぶしを行う。

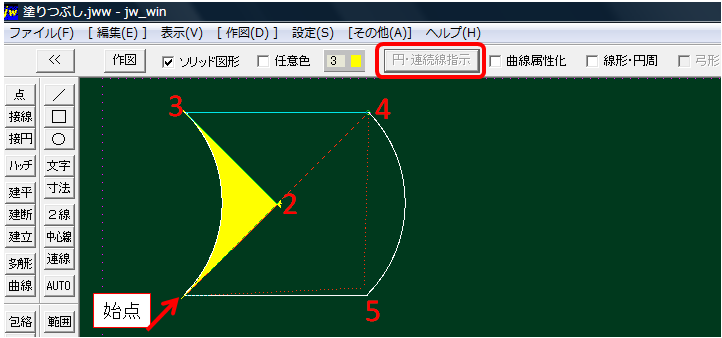

始点より2番の塗りつぶしの角も含め右クリックして選択して始点まで来たらEnter。

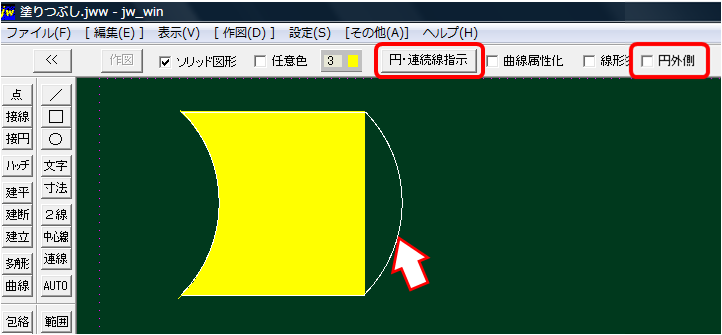

再び、円・連続線指示を選択、円外側のチェックを外す。
図形右側の半円をクリックする。

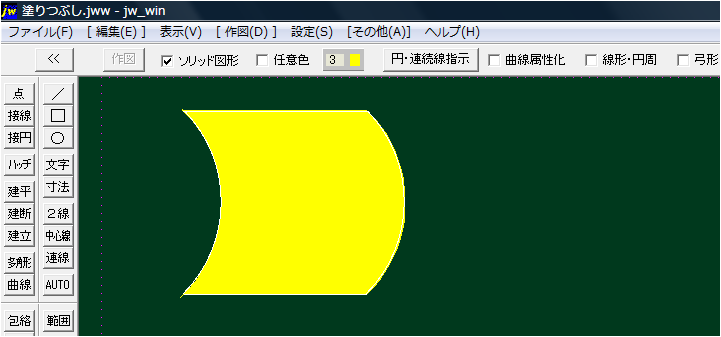

半円を含む図形の塗りつぶし完成。
