矩形オフセット配置

 矩形 オフセット配置

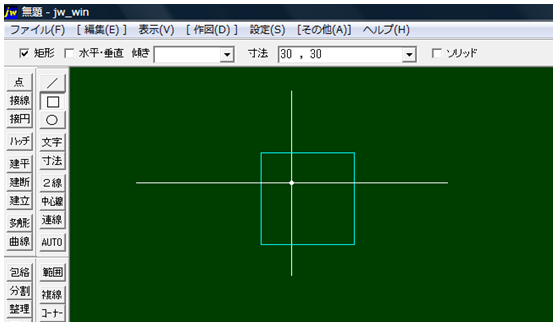

寸法30 , 30 の矩形を交点を基準にオフセット10 , −10の位置に配置する。

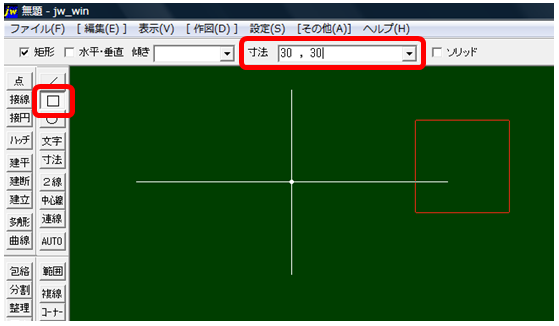

矩形 寸法 30 , 30 に指定する。

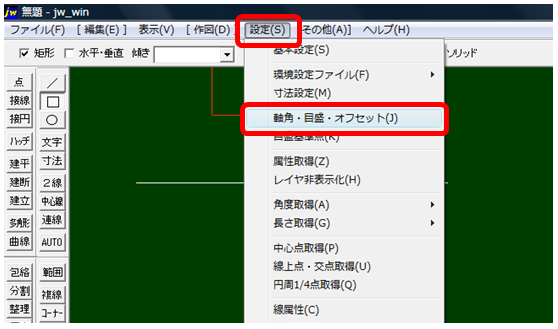

メニューバーの設定から、軸角・目盛・オフセットを選択する。

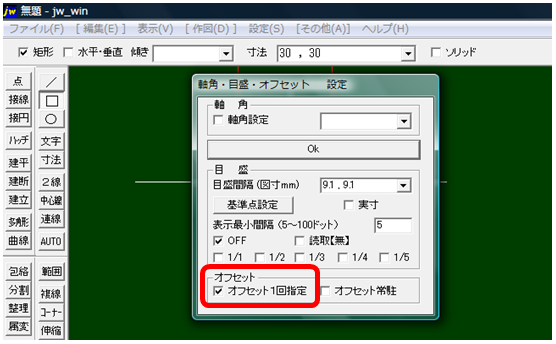

軸角・目盛・オフセット 設定ダイアログが現れたら、オフセット1回指定にチェックを入れる。

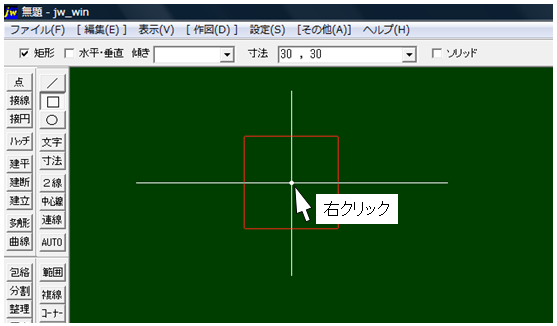

交点を右クリックする。

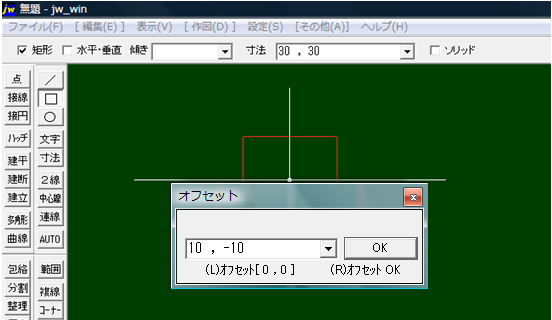

オフセットダイアログが現れたらオフセット値-10 , 10を入力する。

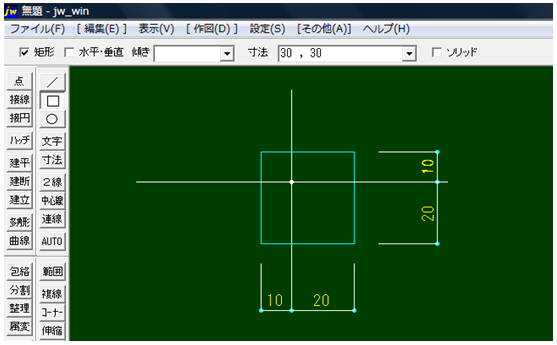

交点を基準にオフセット10 , −10の位置に配置されました。







          下部の次のページをクリックして行くと手順どうりになります。
