図形の挿入

 図形の挿入

図形の登録で、作成登録した図形を図面に挿入する

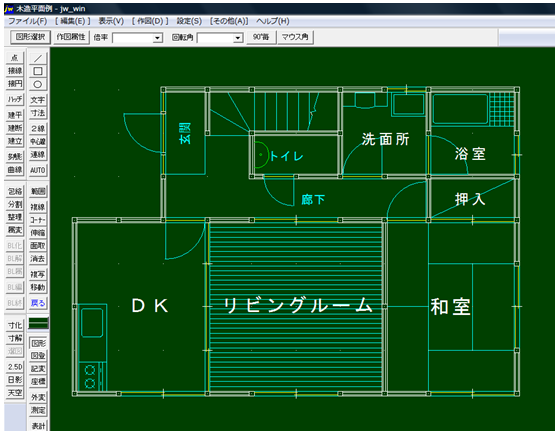

挿入したい図面を出す。(ファイル→開く→木造平面例〜便器を消去したもの)

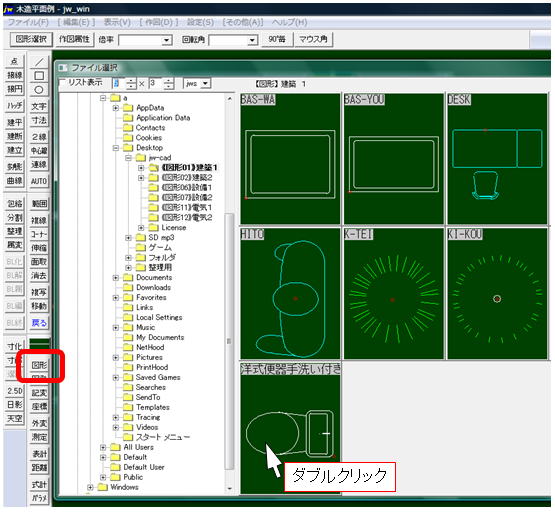

登録した図形を出す。図形コマンドを選択、《図形01》建築1→挿入する図形をダブルクリックする。

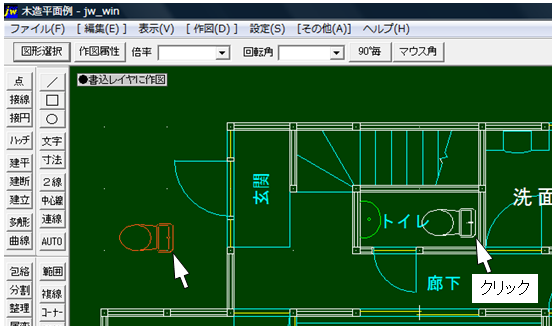

基準点にマウスがあるのが分かる。貼り付けたい所でクリックして挿入完了。







          下部の次のページをクリックして行くと手順どうりになります。
