建築業界で最も使われているフリーソフトのJw-CADをマスターしよう。



Jw-CADテキスト




図形

 図形の登録

登録したい図形を作成する

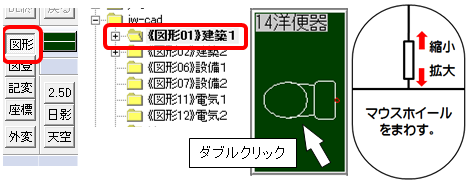

今回は、図形コマンドから《図形01》建築1の 14洋便器に、手洗いを付けてみました。
拡大して、やってみてください。

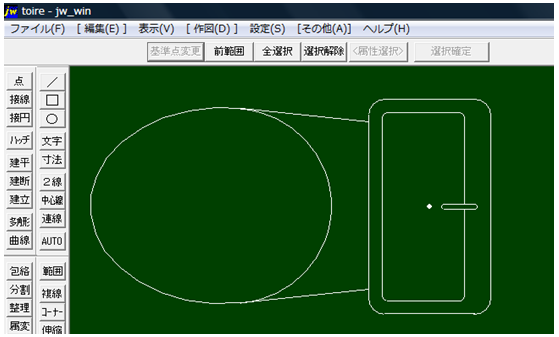

完成。

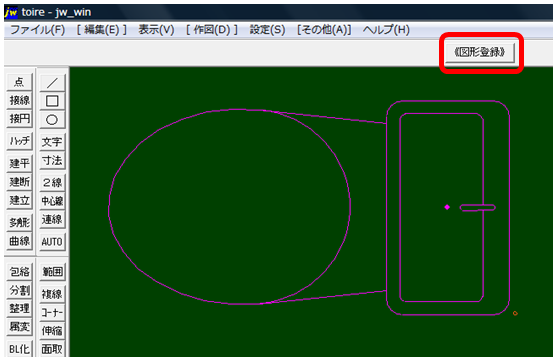

図登コマンドを選択する。→マウスで、図形登録したい図形の範囲選択をする。

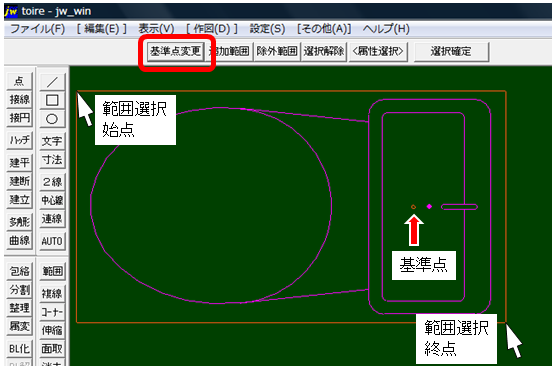

→基準点変更クリック。
(作図のときに挿入しやすい様に基準点の位置を変える。)

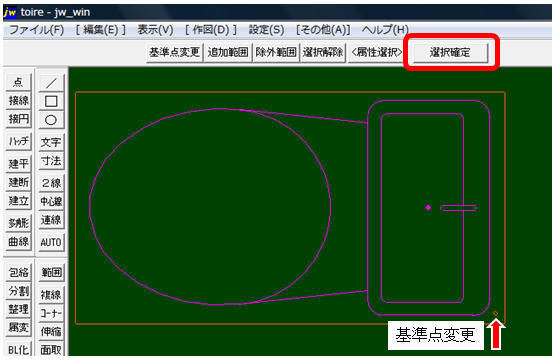

基準点の位置を変えたら、選択確定をクリックする。



図形登録をクリックする。

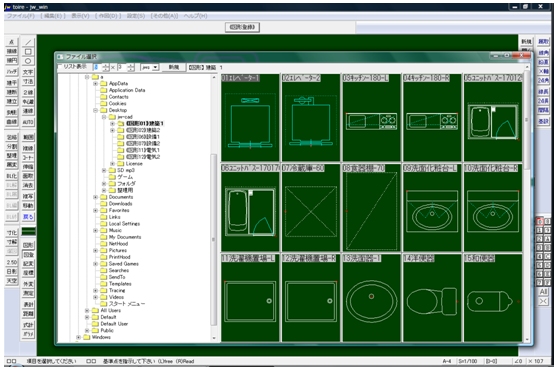

ファイル選択小画面が出るので図形を登録するフォルダを選択する。
今回は、《図形01》建築1

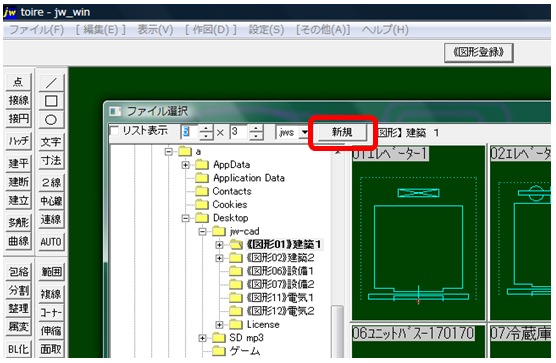

新規をクリックする。

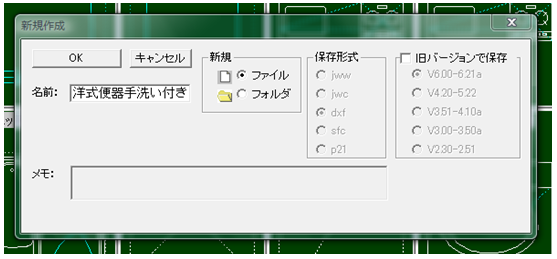

名前(登録名)を入力して、OKクリックで登録完了。







          下部の次のページをクリックして行くと手順どうりになります。
