建築業界で最も使われているフリーソフトのJw-CADをマスターしよう。



Jw-CADテキスト




分割

 任意の分割数で分割


分割で1本の線または、点と点の間を任意の分割数で分けることが出来ます。

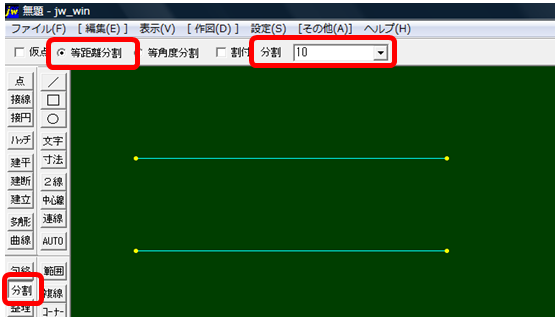

分割コマンド選択から等距離分割にチェックを入れ、分割数を10とする。

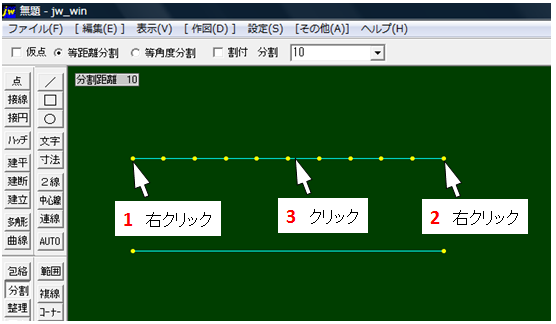

1 端点を右クリック 2 もう片方の端点も右クリック 3 真中あたりをクリック
すると10分割する点が描ける。


 印刷されない仮点で分割する

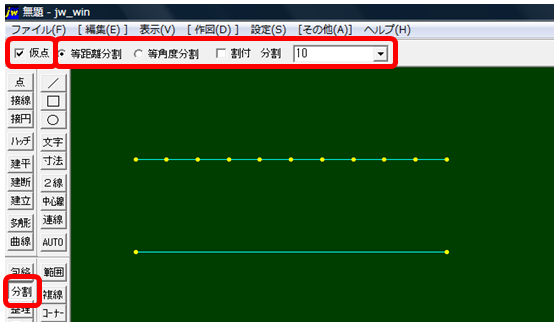

分割コマンド選択から、仮点にチェックを入れ、●等距離分割、分割10とする。

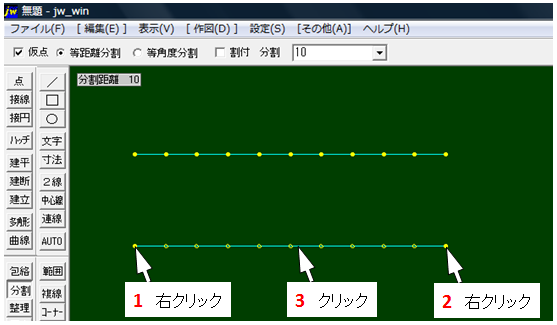

1 端点を右クリック 2 もう片方の端点も右クリック 3 真中あたりをクリック
すると10分割する仮点が描ける。

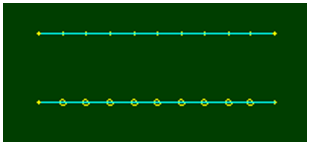

縮小すると分かりやすいのですが仮点は点ではなく穴の空いた丸である。







          下部の次のページをクリックして行くと手順どうりになります。
