Jw-CADテキスト




2線


基準線をはさみ、平行な2線を引く。
壁を描く時などに多く使うコマンド。

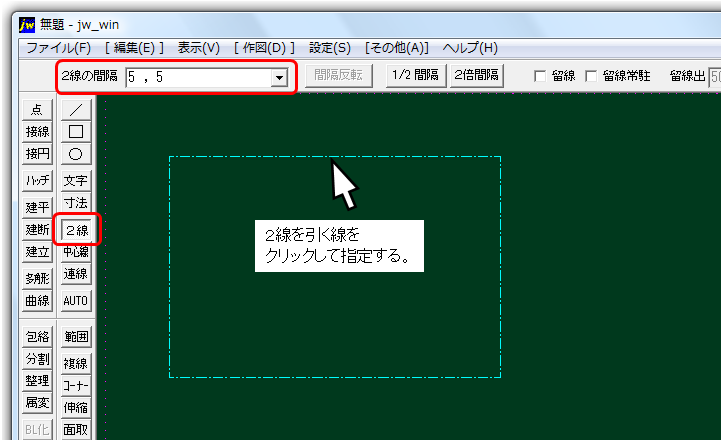

2線コマンドを選択
2線の間隔を 5 , 5 ▾ に指定する。
2線を引く線をクリックして指定する。

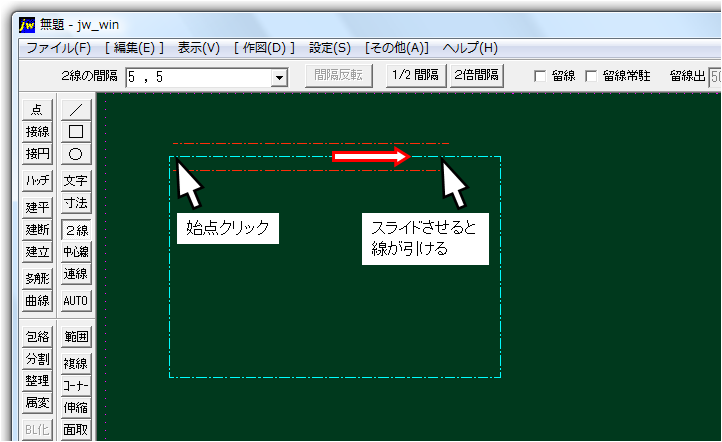

始点をクリックしてスライドさせる。
【始点が端点の場合は右クリック】

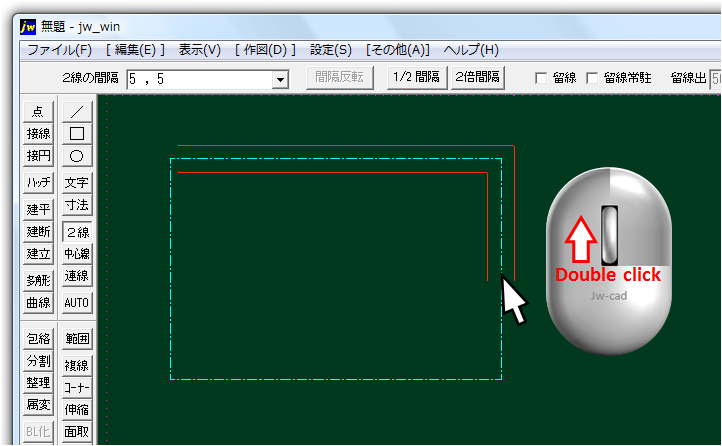

端まで来たら次の辺をダブルクリック、角を曲がってくれました。

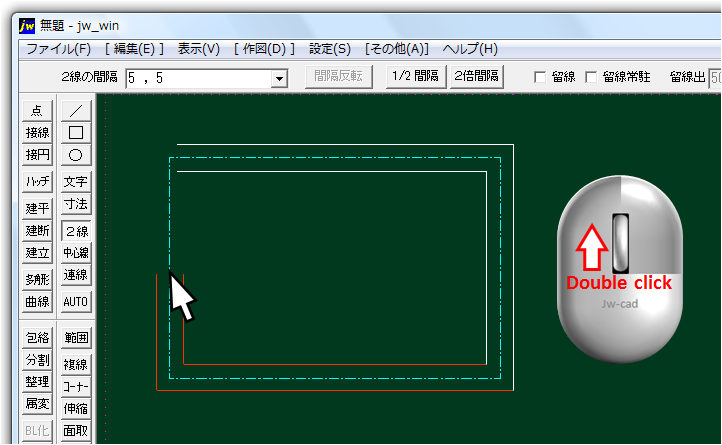

次の辺をダブルクリック



次の辺をダブルクリック

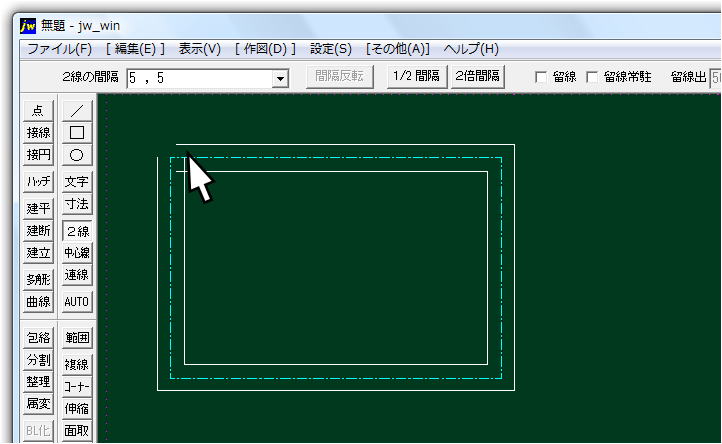

 終点クリックして確定させます。

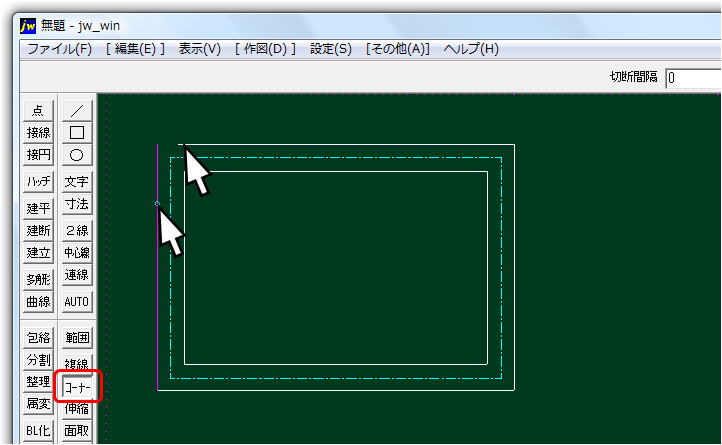

コーナー処理 で仕上げます。






          下部の次のページをクリックして行くと手順どうりになります。
