クロックメニュー線属性 Jw-CADの教科書

 クロックメニュー線属性 属性取得 属性変更

クロックメニューの属性取得と属性変更はとても便利な機能です。
線属性の属性取得から属性変更をしてみましょう。

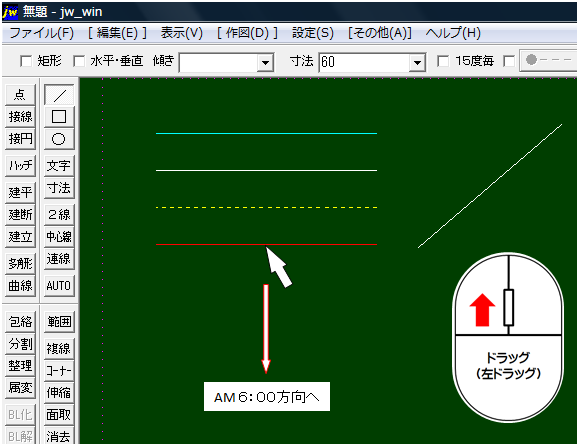

線の属性を習得したい線上にマウスを合わせドラッグしたままAM6:00方向へ マウスを移動します。

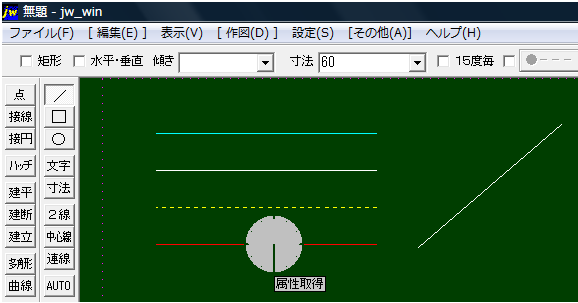

クロックメニューが機能して、属性取得の表示が出た所でドラッグを放します。

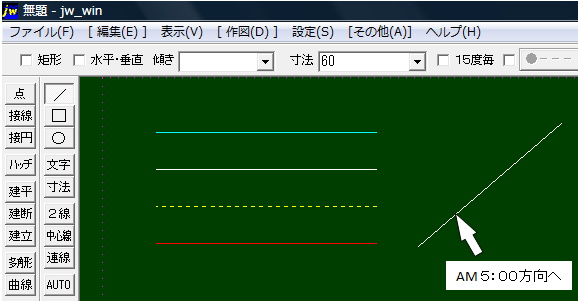

次に、属性変更したい線上でドラッグAM5:00方向へマウスを移動します。

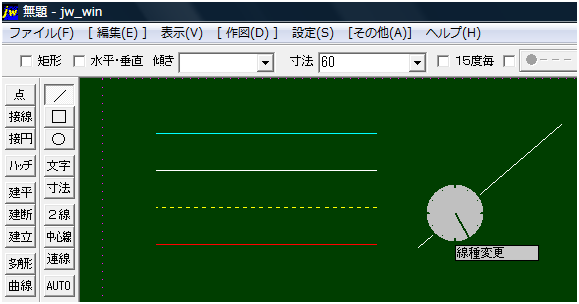

クロックメニューが機能して、線種変更の表示が出た所でドラッグを放します。

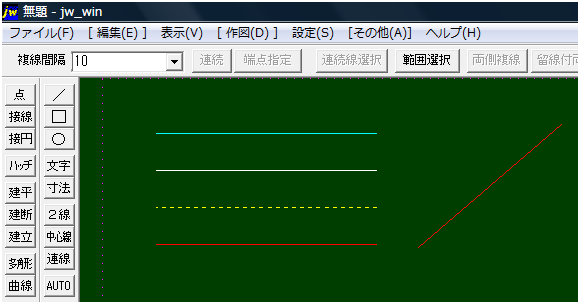

属性取得から属性変更を完了しました。
