連線

　連線

電気図面の配線図等、連続線を描くときに便利である。

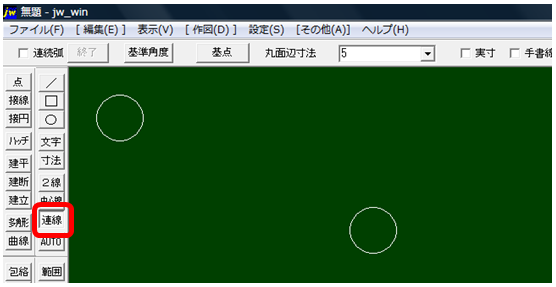

２つの○を連続線でつなぐ。作図ツールバーから連線を選択する。

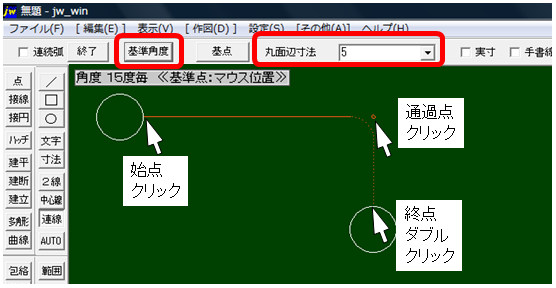

基準角度をクリック、１５度毎か４５度毎を指定、丸面辺寸法を指定する。
始点クリック→通過点をクリック→終点をダブルクリックする。

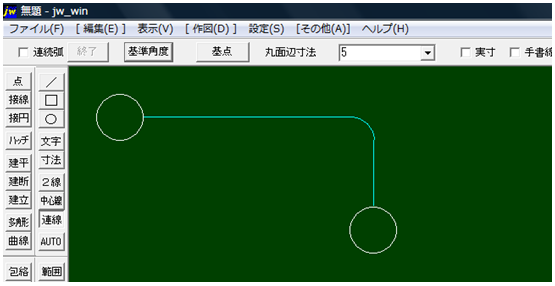

２つの○が連続線でつながりました。






　　　　　　　　　　下部の次のページをクリックして行くと手順どうりになります。







　　　　　　　　　　　　　　　
