クロックメニュー 中心点を知りたい時

 中心点を知りたい時(円)

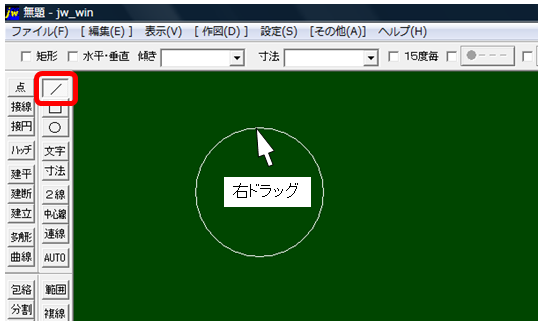

線コマンドを選択して円の一部を右ドラッグする。

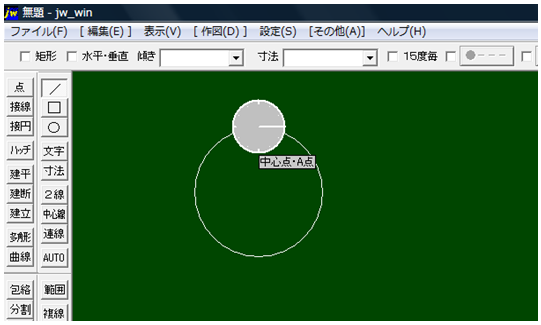

右ドラッグで、時計回りにAM3時、中心点・A点に合わせる。

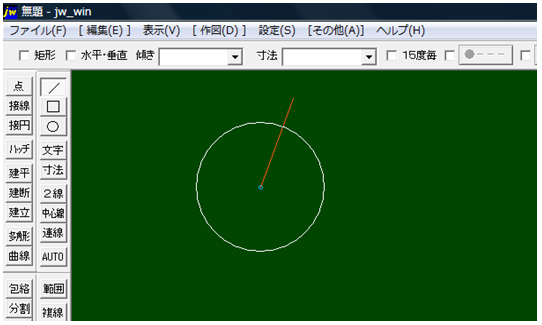

右ドラッグを放すと円の中心点から線が引けました。



中心点を知りたい時(線・辺)

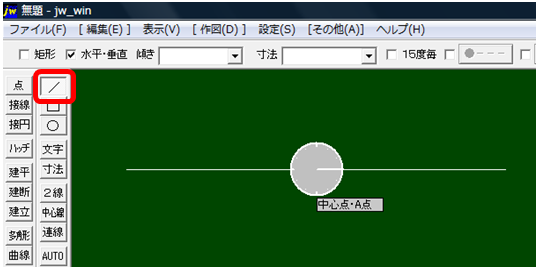

線コマンドを選択して線の一部を右ドラッグで、AM3時に合わせる。

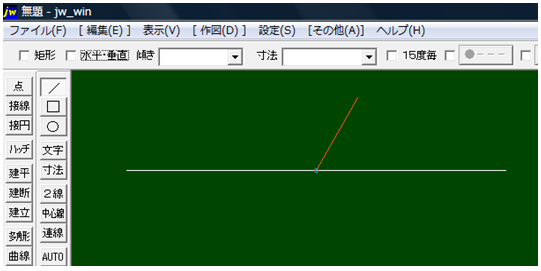

右ドラッグを放すと線の中心点から線が引けました。







          下部の次のページをクリックして行くと手順どうりになります。
