クロックメニュー 範囲

 クロックメニューからの範囲選択

範囲選択は便利で使う頻度の多いコマンドです。

クロックメニューの中でも特におすすめで、覚えておくのが良いコマンドです。
【ドラッグAM4:00】

編集ツールバーの範囲コマンドをクリックすること無く範囲選択することが出来ます。

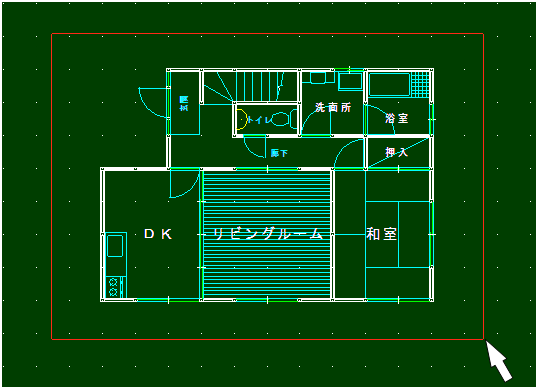

左上の矢印から、右下の矢印までドラッグしたままマウスを移動します。

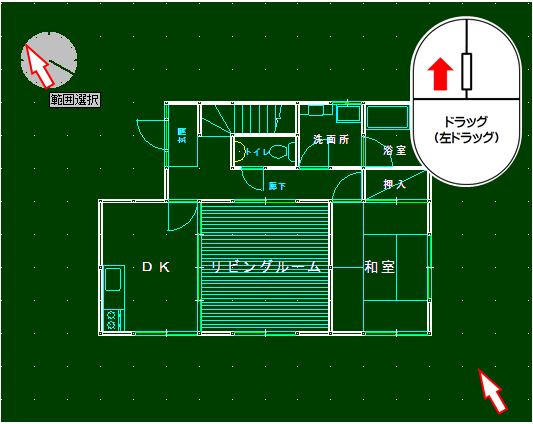

すると、左上(ドラッグ開始位置)に時計文字盤と範囲選択の文字が現れます。
クロックメニューが機能しました。
ちょうどこの角度がAM4:00の範囲選択になります。

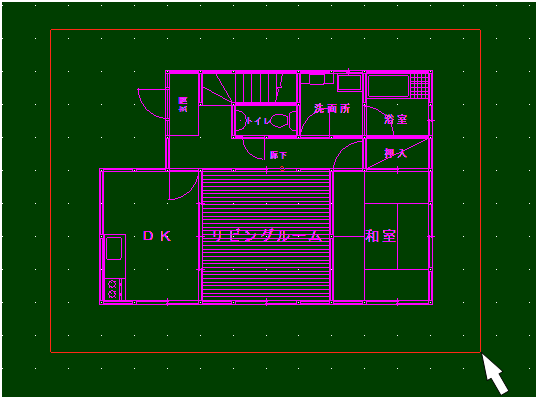

範囲選択の終わり位置を決めます。

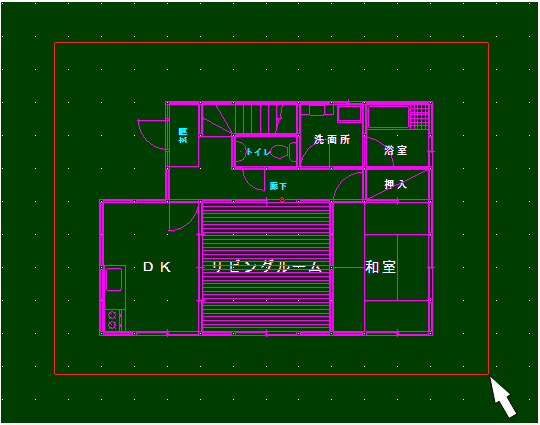

この図面は、文字データを含むので終点右クリックになります。



ちなみに、間違って終点をクリックすると移動した際、文字データが、この場所に
残ってしまいます。文字データまで選択色に変わっているか確認すると良いです。
